《2024年知识与能力训练九年级物理全一册人教版A版》

1. 如图1所示电路中,电源电压保持不变,闭合开关S,滑动变阻器滑片向左移动时,电压表示数______,电压表与电流表示数比值______,电路的总功率______。(变大/不变/变小)
]

答案： 不变
变大
变小

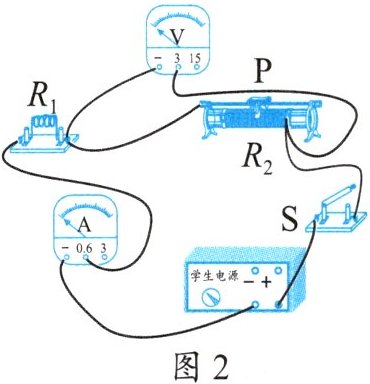

2. 如图2所示的电路中,电源两端电压保持不变。开关S闭合,将滑动变阻器的滑片P向右滑动,则下列说法中正确的是( )。

A.电压表的示数变小$,R_1$的电功率变大
B.电压表的示数变大$,R_1$的电功率变小
C.电流表的示数变大$,R_1$的电功率变小
D.电流表的示数变小$,R_1$的电功率变大
]

答案： A

3. 如图3所示的电路,电源电压恒定不变,闭合开关S,将滑动变阻器的滑片P自右向左移动的过程中,电压表示数将______,电流表示数将______,(变大/不变/变小)灯泡的亮度______(变亮/变暗/不变),判断的依据是______。
]

答案： 变大
不变
不变
滑动变阻器接入的阻值不变

4. 在如图4所示的电路中,电源电压保持不变,电阻$R_1$和$R_2$的阻值之比为3∶1,则开关S断开时$,R_1$和$R_2$的电功率之比为______；开关S闭合前后,电压表两次的示数之比为______,电阻$R_1$两次的电功率之比为______。
]

答案： 3∶1
3∶4
9∶16

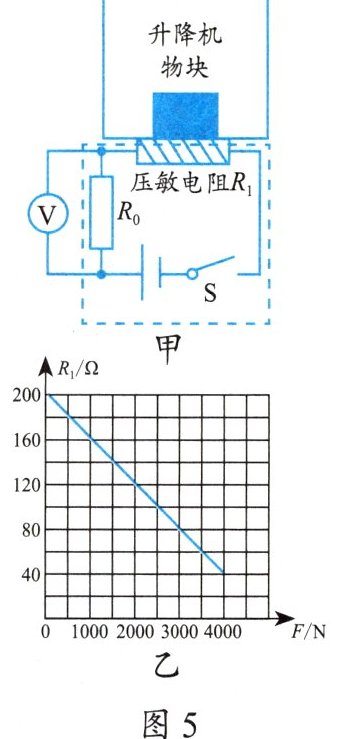

5. 如图5甲所示为升降机电路的部分原理图。电源电压6V不变,定值电阻R₀= 100Ω,电压表量程为0～3V,压敏电阻$R_1$的阻值与所受压力大小的关系如图5乙所示。求：
(1)压敏电阻不受压力时,电压表示数及此时电路消耗的总功率；
(2)在升降机匀速上升时,最多能载货物的重量；
(3)如果想增大装货物重量,写出一种可以对原电路进行改进的方法。
]

答案： 解：​
(1)​由图乙知，$​F=0\ \mathrm {N}​$时，$​R_1=200\ \mathrm {Ω}​，$
$​I=\frac {U}{R_0+R_1}=\frac {6\ \mathrm {V}}{100 \ \mathrm {Ω}+200 \ \mathrm {Ω}}=0.02\ \mathrm {A}​$
电压表示数$​U_1=IR_1=0.02\ \mathrm {A}×100 \ \mathrm {Ω}=2\ \mathrm {V}​$
$​P_{总}=UI=6\ \mathrm {V}×0.02\ \mathrm {A}=0.12\ \mathrm {W}​$
$​(2)R_{1小}∶R_0=(6-3)\ \mathrm {V}∶3\ \mathrm {V}=1​，$得$​R_{1小}=R_0=100\ \mathrm {Ω}​$
由图乙知，最多能载重$​F=2500\ \mathrm {N}​$
​
(3)​将$​R_0​$换成更大的电阻
