《2024年知识与能力训练九年级物理全一册人教版A版》

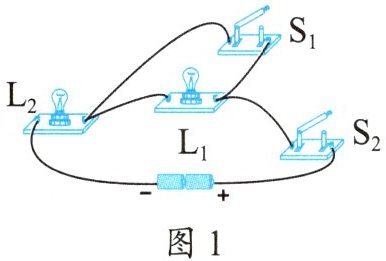

3. 如图1所示的电路中,只闭合开关$S_2$时,两灯是_____联的,电路处于_____路状态。再闭合开关$S_1$时,请在虚线框内画出此时的等效电路图,由图可知：灯_____亮,灯_____不亮,原因是______；当$S_1、$$S_2$均断开时,电路处于_____路状态。

答案：
串
通
L₂
L₁
L₁被短接
断

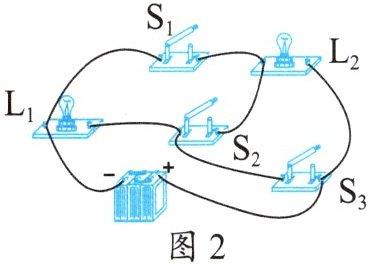

4. 图2电路中,只闭合开关$S_2,$则灯$L_1$和$L_2_____$联,请在虚线框内画出此时的等效电路图。若要使$L_1$和$L_2$并联,应闭合开关_____；若同时闭合开关______,将烧毁电源。

答案：
串
S₁、S₃
S₁、S₂、S₃

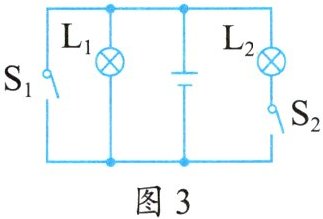

5. 如图3所示的电路,当断开开关$S_1,$闭合开关$S_2,$此时灯泡$L_1$和$L_2_____$联。当同时闭合开关$S_1$和$S_2,$请在虚线框内画出等效电路图,由图可知：灯泡$L_1$和灯泡$L_2_____($发光/不发光),此时的电路状态是_____路。

答案：
并
不发光
短

6. 如图4所示的电路,只闭合$S_1$时,能够发光的灯泡是$_____,A_1$测的是通过灯_____的电流；同时闭合$S_1、$$S_2$时,请在虚线框内画出此时的等效电路图,由图4可知：$L_1、$$L_2_____$联$,A_2$测的是通过灯_____的电流。

答案：
L₁
L₁
并
L₂
