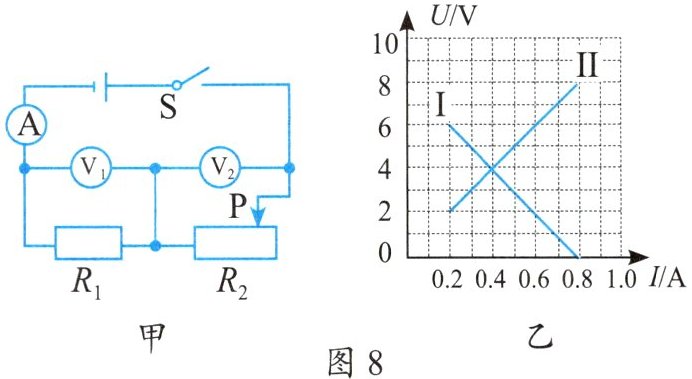

9. 如图8甲所示,电源电压恒定不变,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器。闭合开关$S$,将滑片$P$从最右端逐步移到最左端,记录电流表、电压表的示数,并根据记录的数据作出$R_{1}和R_{2}的U-I$关系图像如图8乙所示。则图8乙中______为$R_{2}的U-I$图像,电源电压为______$V$,$R_{2}$最大阻值为______$\Omega$。当$R_{2}= R_{1}$时,电流的大小为______$A$。

答案： I
8
30
0.4

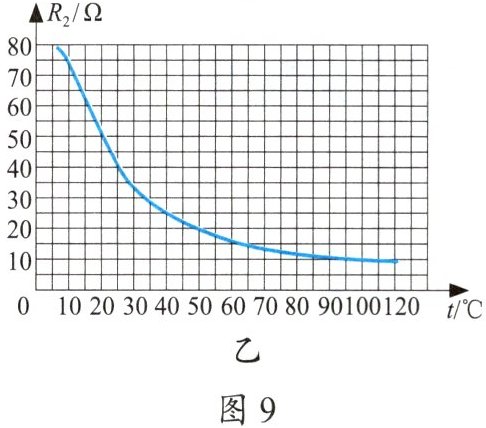

10. 图9甲是小明设计的测温电路,电源电压$30V$恒定,电流表的量程为$0\sim0.6A$,$R_{1}$是一个定值电阻；$R_{2}$是一个热敏电阻,其阻值随温度的变化图线见图9乙。闭合开关,当测量温度为$10^{\circ}C$时,电流表示数为$0.3A$。\n(1)测量温度为$10^{\circ}C$时,热敏电阻$R_{2}$的阻值为______$\Omega$。

答案： 75

- (4)通过调节电源电压,可改变最高测量温度。要使电路最高测量温度达到$100^{\circ}C$,电源电压应不高于多少伏？

答案： 解：$​(2)R_{1}=\frac {U}{I}-R_{2}=\frac {30\ \mathrm {V}}{0.3\ \mathrm {A}}-75\ \mathrm {Ω}=25 \ \mathrm {Ω}​$
$​(3)R_{2小}=\frac {U}{I_{大}}-R_{1}=\frac {30\ \mathrm {V}}{0.6\ \mathrm {A}}-25\ \mathrm {Ω}=25 \ \mathrm {Ω}​$
由图乙知，对应温度为​40℃​
​
(4)​由图乙知，温度为​100℃​时，$​R_{2}=10\ \mathrm {Ω}​$
电源电压不高于$​U=I_{大}(R_{1} +R_{2} )=0.6\ \mathrm {A}×(25 \ \mathrm {Ω}+10 \ \mathrm {Ω})=21\ \mathrm {V}​$
