《2024年知识与能力训练九年级物理全一册人教版A版》

6. 如图18-1-3所示电路中,电源电压不变,只闭合开关$S_{1}$,电流表的示数为$0.3\ A$；再闭合开关$S_{2}$,电流表示数变化了$0.4\ A$,则同时闭合$S_{1}$、$S_{2}$后,相同时间内$R_{1}$、$R_{2}$消耗的电能之比是( )。

A.$3:4$
B.$4:3$
C.$7:3$
D.$4:7$
]

答案： A

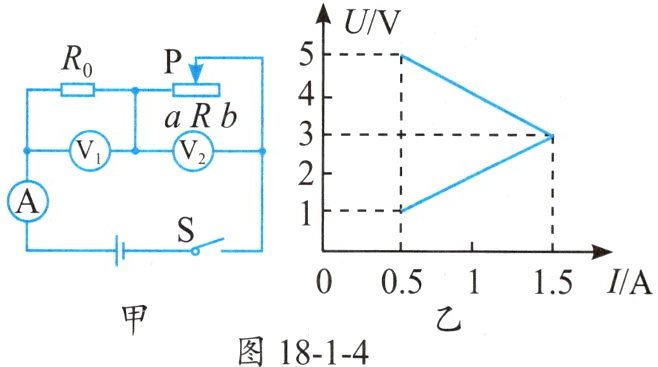

7. 如图18-1-4甲所示,电源电压保持不变,闭合开关$S$,在滑动变阻器的滑片$P从b$端向左移动到某点的过程中,两个电压表的示数随电流表的示数变化的图像如图18-1-4乙所示。则电源电压为______$V$,$R_{0}$的阻值为______$\Omega$,滑动变阻器的最大阻值为______$\Omega$；当滑片在$a$端时,通电$100\ s$,$R_{0}$消耗的电能为______$J$。
]

答案： 6
2
10
1800

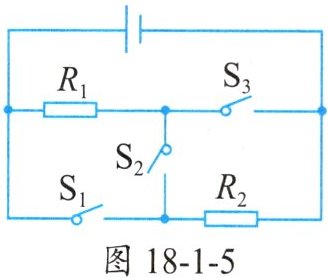

8. 如图18-1-5所示电路,电源电压恒为$10\ V$,$R_{1}= 20\ \Omega$、$R_{2}= 30\ \Omega$。求：
(1)开关$S_{2}$闭合,$S_{1}$、$S_{3}$断开时,电路中的电流；
(2)开关$S_{2}$闭合,$S_{1}$、$S_{3}$断开时,通电$1\ min$,电流通过$R_{1}$做的功；
(3)开关$S_{3}$断开,$S_{1}$、$S_{2}$闭合时,通电$5\ min$电路消耗的电能。
]

答案： 解：$(1)I_{ }=\frac {U_{ }}{R_{ 1}+R_2}=\frac {{ 10 }\ \text {V}}{{ 20 }Ω+30Ω}={ 0.2 }\ \text {A}$
$ (2)W_{ 1 }=I_{ }^2R_{1 }t=({ 0.2 }\ \text {A})^2×{20 }\ Ω×{60 }\ \text {s}={ 48 }\ \text {J}$
$ (3)I_{ 2}=\frac {U_{ }}{R_{ 2}}=\frac {{ 10 }\ \text {V}}{{ 30 }Ω}={ \frac 13 }\ \text {A}$
$ W_{ }=U_{ }I_{ 2 }t_2={ 10 }\ \text {V}×{ \frac 13 }\ \text {A}×{ 5×60 }\ \text {s}={ 1000 }\ \text {J}$
