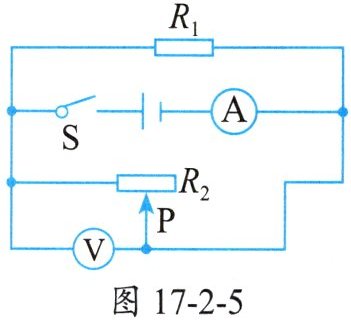

9. 在如图17 - 2 - 5所示的电路中,电源电压保持不变,当开关$S$闭合,滑动变阻器滑片$P$向右移动时,电压表的示数______,电流表的示数______。(变大/不变/变小)

答案： 不变
变小

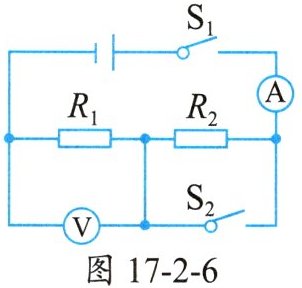

10. 如图17 - 2 - 6所示的电路中,电源电压不变,闭合开关$S_{1}$,电压表和电流表有示数。接着再闭合开关$S_{2}$,电压表示数______,电流表示数______,电压表和电流表示数的比值______。(变大/不变/变小)

答案： 变大
变大
不变

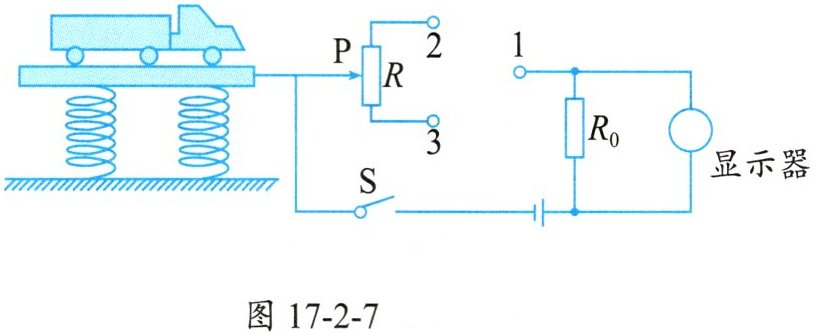

11. 公路检查站的“地磅”可以检测货车是否超载。图17 - 2 - 7是某种地磅的工作原理图,滑片$P可在竖直放置的电阻R$上滑动,当货车质量增大时,电表示数变大,所指示的质量数也增大。则该显示器是由______(电流表/电压表)改装而成的,接线柱“$1$”应与“______”($2/3$)连接。若电路的保护电阻$R_{0}$损坏,工作人员误用了一个较大的电阻,则会导致显示器的结果______(偏大/偏小/不变)。

答案： 电压表
3
偏大

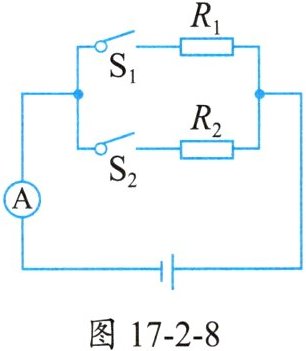

12. 如图17 - 2 - 8所示的电路,电源电压保持不变,电阻$R_{1}$、$R_{2}分别为20\ \Omega和30\ \Omega$,只闭合开关$S_{1}$时,电流表的示数为$0.3\ A$。求：
(1)电源电压；
(2)$S_{1}$、$S_{2}$均闭合时,电流表的示数。

答案： 解：$​(1)U=I_{1}R_{1}=0.3\ \mathrm {A}×20 \ \mathrm {Ω}=6\ \mathrm {V}​$
$​ (2)I_{2}=\frac {U}{R_{2}}=\frac {6\ \mathrm {V}}{30 \ \mathrm {Ω}}=0.2\ \mathrm {A}​$
$​ I=I_{1}+I_{2}=0.3\ \mathrm {A}+0.2\ \mathrm {A}=0.5\ \mathrm {A}​$
