《2024年知识与能力训练九年级物理全一册人教版A版》

1. 请根据串、并联电路的特点,正确填写表15-3-1中的内容。

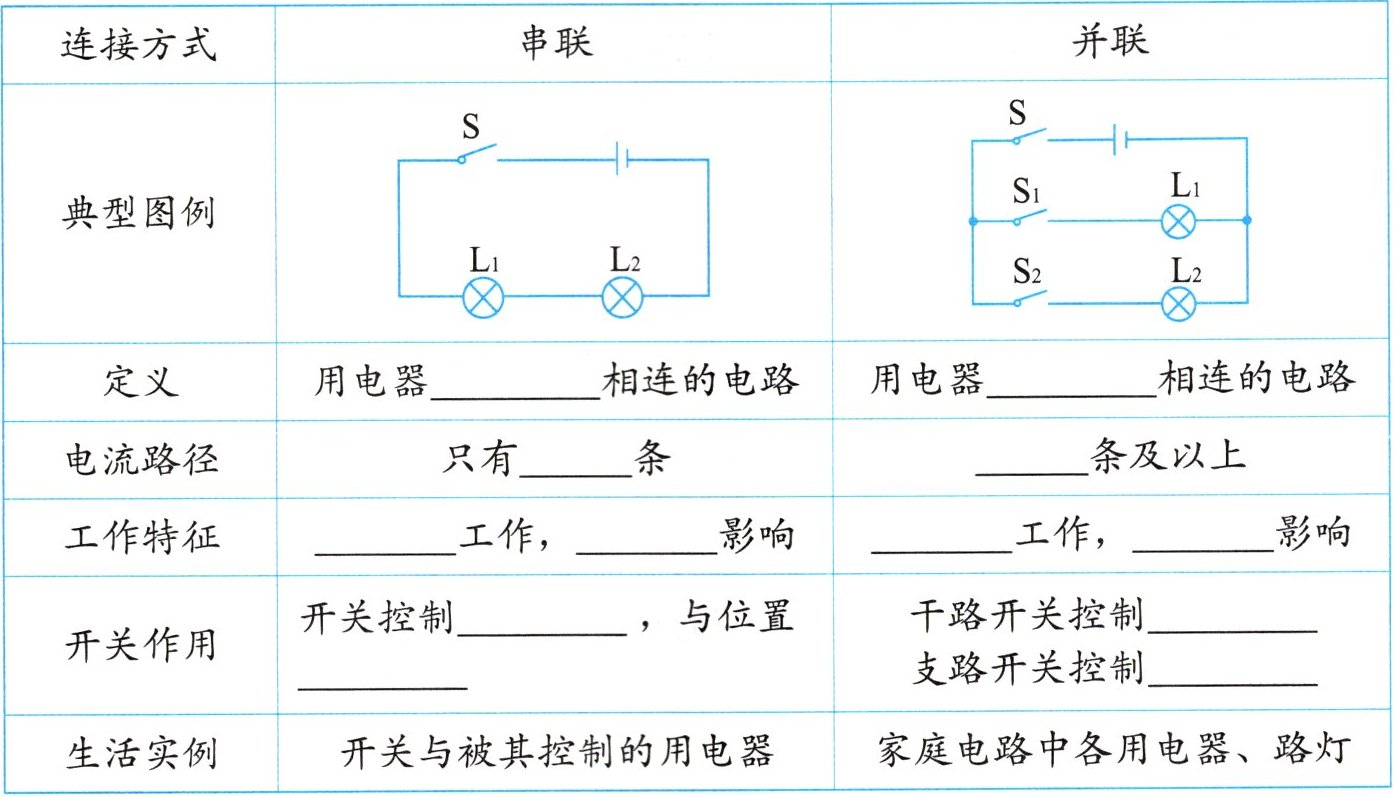

表15-3-1
|连接方式|串联|并联|

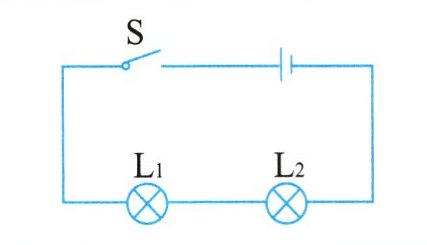

|典型图例|||
|定义|用电器______相连的电路|用电器______相连的电路|
|电流路径|只有______条|______条及以上|
|工作特征|______工作,______影响|______工作,______影响|
|开关作用|开关控制______,与位置______|干路开关控制______ 支路开关控制______|
|生活实例|开关与被其控制的用电器|家庭电路中各用电器、路灯|

答案： 顺次首尾
并列
一
两
不能独立
相互
能独立
互不
整个电路
干路
无关
所在支路

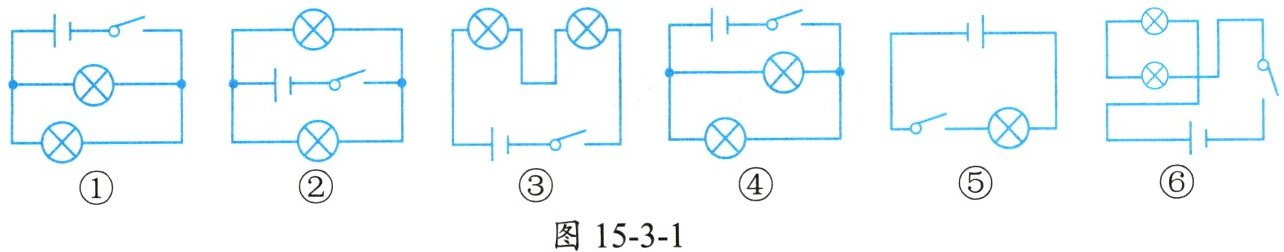

2. 图15-3-1中,闭合开关后,属于串联电路的是______,属于并联电路的是______。(填序号)

答案： ③⑥
①②④

3. 根据观察到的现象,判断下列电路的连接方式。
①抽油烟机的照明灯和电动机既能同时工作,又能单独工作,它们是______联的。
②马路两旁的路灯,有一个路灯不亮了,但其他路灯依旧亮着,它们是______联的。
③把台灯的开关断开,发现台灯的灯泡熄灭了,它们是______联的。

答案： 并
并
串
