《2024年知识与能力训练九年级物理全一册人教版A版》

- (1)将$R_{1}$、$R_{2}$串联接在电源上,通过$R_{1}$、$R_{2}$的电流之比为______；$R_{1}$、$R_{2}$两端的电压之比为______；$R_{1}$两端的电压与总电压之比为______。\n(2)将$R_{1}$、$R_{2}$并联接在电源上,通过$R_{1}$、$R_{2}$的电流之比为______；$R_{1}$、$R_{2}$两端的电压之比为______；$R_{1}$两端的电压与总电压之比为______。

答案： 1∶1
2∶5
2∶7
5∶2
1∶1
1∶1

2. 如图1所示电路,当$S$闭合时,电压表$V_{1}的示数为7.5V$,电压表$V_{2}的示数为9V$,若电源电压为$12V$,则灯$L_{1}$、$L_{2}$、$L_{3}$电阻之比为______,两端电压之比为______,通过电流之比为______。

答案： 2∶3∶3
2∶3∶3
1∶1∶1

3. 如图2所示电路中,三盏灯之间是______联的,若通过灯$L_{1}$、$L_{2}$、$L_{3}的电流分别为I_{1}$、$I_{2}和I_{3}$,则电流表$A_{1}的示数I_{1}'= $______,电流表$A_{2}的示数I_{2}'= $______。

答案： 并
$I_2+I_3$
$I_1+I_2$

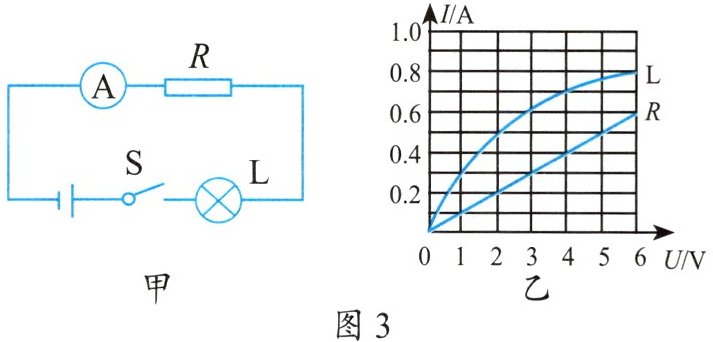

4. 将电阻$R和灯泡L$接在图3甲所示的电路中,电源电压保持不变。图3乙为电阻$R和灯泡L的I-U$图像。闭合开关$S$,电流表的示数为$0.8A$,则电源电压和电阻$R$的大小分别是( )。\nA. $12V$ $7.5\Omega$\nB. $6V$ $10\Omega$\nC. $14V$ $10\Omega$\nD. $14V$ $5\Omega$

答案： C

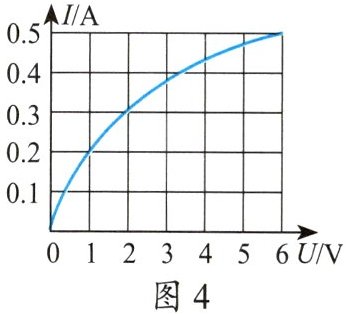

5. 图4为某种灯泡的电流$I与电压U$的关系图像。若有$6只这种灯泡串联接在电压为6V$的电源上,通过灯泡的电流为______$A$；若把一只这种灯泡与一电阻并联接在电压为$6V$的电源上,总电流为$1.5A$,则该电阻的阻值为______$\Omega$。

答案： 0.2
6
