《2024年知识与能力训练九年级物理全一册人教版A版》

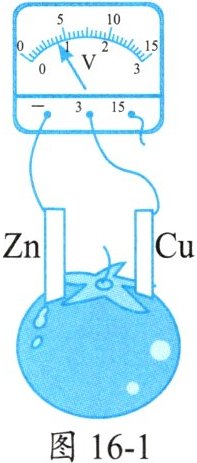

1. 在番茄上相隔一定距离分别插入铜片(Cu)和锌片(Zn),即为番茄电池。将铜片、锌片与电压表相连,如图16 - 1所示,下列说法正确的是( )。

A.锌电极是番茄电池的正极
B.不接电压表时,两块金属片之间有电压
C.电压表读数为4V
D.将电压表直接接在该番茄电池上,会损坏电压表

答案： B

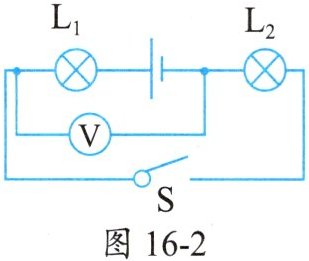

2. 如图16 - 2所示的电路中,电源电压为9V,闭合开关S后,两灯均发光,电压表示数为6V,此时( )。

A.灯泡$L_1$两端电压为6V
B.灯泡$L_1$两端电压为9V
C.灯泡$L_2$两端电压为6V
D.灯泡$L_2$两端电压为3V

答案： C

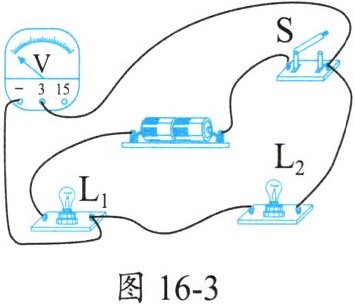

3. 如图16 - 3所示的电路中,电压表测量的是( )。

A.灯$L_1$两端的电压
B.灯$L_2$两端的电压
C.电源两端的电压
D.开关S两端的电压

答案： B

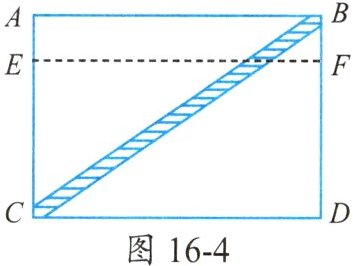

4. 从图16 - 4中的长方形金属薄板ABDC中剪出一块,下列哪种剪法得到的金属板条电阻最大？( )。

A.剪出ABFE
B.剪出EFDC
C.剪出阴影部分的细金属条
D.保留整块金属板

答案： C
