《2026年启东中学作业本九年级物理下册苏科版苏北专版》

3. 图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO'为转轴.闭合开关，从O点沿转轴观察，线圈顺时针转动，则(C)

A.螺线管F端为N极，P端为N极
B.螺线管F端为S极，P端为S极
C.若将电源的正、负极对调，从O点沿转轴观察，线圈仍顺时针转动
D.若将电源的正、负极对调，从O点沿转轴观察，线圈将逆时针转动

答案： 3. C 点拨：由题图知电流从螺线管的左端流入、右端流出，根据安培定则可知，通电螺线管EF的E端为N极、F端为S极，通电螺线管PQ的P端为N极、Q端为S极，故AB错误；若只将电源的正、负极对调，则电流的方向发生改变，两个螺线管的磁极的方向也发生了改变，即线圈所在处磁场方向改变，则线圈受到的磁场力的方向不改变，线圈转动方向会与原来的转动方向相同，即顺时针转动，故C正确，D错误。

1. 如图是一款能发电的魔方充电器. 转动魔方时, 它能发电, 其原理是电磁感应(选填“电磁感应”或“磁场对电流的作用”). 魔方还能通过 USB 端口给移动设备充电, 给移动设备充电时, 魔方相当于电路中的电源(选填“电源”或“用电器”).

答案： 1. 电磁感应 电源

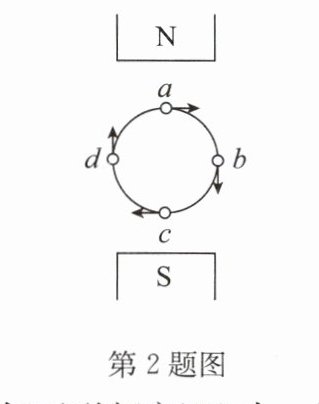

2. 如图所示是闭合电路的一部分导体在两磁极间运动一周的情形, 图中小圆圈代表导体的横截面, 箭头表示导体的运动方向, $a$、$b$、$c$、$d$ 表示运动中四个不同位置, 则导体运动到a、c位置时, 导体中有感应电流产生.

答案： 2. a、c 点拨：在题图中 b、d 位置时，导体上下运动，没有做切割磁感线运动，不会产生感应电流；在图中 a、c 位置时，导体左右运动，做切割磁感线运动，会产生感应电流。

3. 如图所示, $AB$ 和 $CD$ 是两根固定且平行的水平光滑金属导轨, 符号“$×$”表示垂直于纸面指向纸面里的磁场的磁感线. 现将铜棒 $EF$ 和 $GH$ 垂直放在金属导轨上, 并与金属导轨接触良好. 当外力拉动铜棒 $GH$ 使其向左移动时, 发现铜棒 $EF$ 在感应电流的作用下也向左移动; 当拉动铜棒 $GH$ 使其向右移动时, 则(B)

A.铜棒 $EF$ 不动
B.铜棒 $EF$ 也向右运动
C.铜棒 $EF$ 向左运动
D.无法确定铜棒 $EF$ 是否运动

答案： 3. B 点拨：磁场的方向不变，当铜棒 GH 在磁场中的运动方向改变时，感应电流的方向也随之改变，即由于铜棒 GH 的运动方向的改变，导致铜棒 EF 中的电流方向发生改变。通电导体在磁场中受力的方向与导体中电流的方向有关，在磁场方向不变的情况下，电流方向改变，通电导体受力的方向也发生改变。
