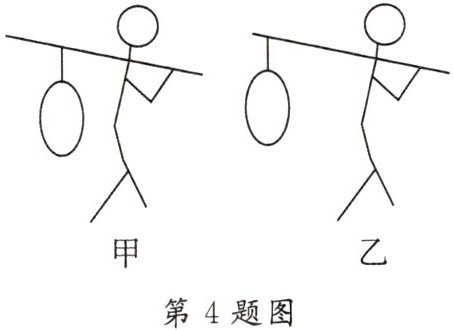

4. 生活中利用杠杆的事例很多,小科分别用图示甲、乙两种方法扛着同一物体行走,感觉物体放的位置不同,效果不一样,体会到杠杆使用大有学问。请你分析：手施加的动力甲图小于乙图；肩受到的压力甲图______小于乙图。(均填“大于”“小于”或“等于”)

【思路点拨】本题的难点是根据杠杆平衡条件 $ F_1 \cdot L_1 = F_2 \cdot L_2 $ 进行比较分析。可以把棒上与肩膀接触的点看成支点,手施加的是动力,重物对棒的拉力是阻力,根据杠杆平衡条件,分别得到两图中的动力大小,再进行比较；也可以把手和棒的接触点看成支点,肩施加的支持力是动力,重物对棒的拉力是阻力,根据杠杆平衡条件,分别得出两图中动力大小,再进行比较。

答案： 小于
小于

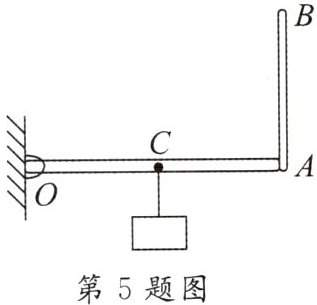

5. 如图所示,$ OAB $ 为一可绕 $ O $ 点自由转动的轻质杠杆,$ OA $ 垂直于 $ AB $,$ OA $ 长度为 $ 40 cm $,$ AB $ 长度为 $ 30 cm $,在 $ OA $ 中点 $ C $ 处挂一重 $ 10 N $ 的物块,要求在端点 $ B $ 处施加一个最小的力 $ F $,使杠杆在图示位置平衡,则 $ F $ 的力臂应是50 $ cm $,最小的力 $ F $ 是4 $ N $。

答案：
50
4
