《2025年资源与评价黑龙江教育出版社八年级物理上册教科版》

16. 小潘同学选用焦距为$15$cm的凸透镜做“探究凸透镜的成像规律”的实验。
(1)实验应在______(选填“较暗”或“较亮”)的环境中进行,现象更明显。
(2)小潘将蜡烛、凸透镜和光屏依次放在光具座上,点燃蜡烛后,调整蜡烛、凸透镜和光屏的高度,使烛焰、凸透镜和光屏三者的中心高度相同,这样做的目的是使像成在______。

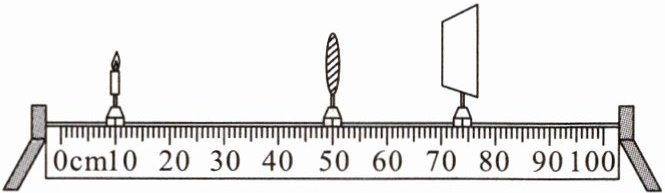

(3)小潘将蜡烛放在$10$cm刻度线处,移动光屏到如图所示位置,光屏上恰好呈现烛焰清晰的像,该像的情况是倒立、______(选填“放大”“缩小”或“等大”)的实像。

(4)保持凸透镜位置不变,小潘将蜡烛移动到$25$cm刻度线处,若想在光屏上得到清晰的像,应把光屏向______(选填“左”或“右”)移动,像将______(选填“变大”“变小”或“不变”)。
(5)保持凸透镜位置不变,小潘将蜡烛移动到$40$cm刻度线处,无论怎样移动光屏都无法呈现清晰的像,小潘从凸透镜的右侧,透过可凸透镜观察到烛焰______(选填“正立”或“倒立”)、放大的像,生活中的______(选填“照相机”“投影仪”或“放大镜”)就是利用这样的成像原理工作的。

答案：
(1)较暗
(2)光屏中央
(3)缩小
(4)右 变大
(5)正立 放大镜

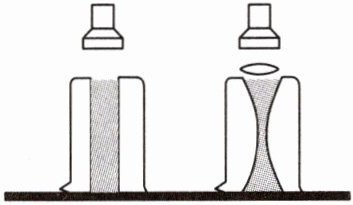

17. 在“观察凸透镜对光的作用”实验中,小明做了如图所示的实验。

(1)对比两图可以得到结论：光从空气射入凸透镜时,______。

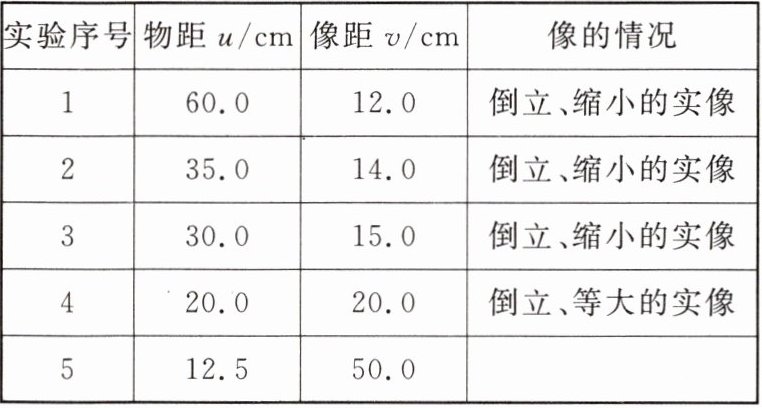

(2)小明利用此凸透镜、蜡烛和光屏等器材继续探究凸透镜成像规律,记录部分数据如表。
|实验序号|物距$u$/cm|像距$v$/cm|像的情况|
|1|60.0|12.0|倒立、缩小的实像|
|2|35.0|14.0|倒立、缩小的实像|
|3|30.0|15.0|倒立、缩小的实像|
|4|20.0|20.0|倒立、等大的实像|
|5|12.5|50.0| |

小明根据表中数据发现：
①凸透镜成缩小实像时,像距和物距的大小关系是______。
②当像距等于物距时,成像的情况是______。
③小明进一步猜想,当物距为$12.5$cm时,成像的情况是______。
④观察前三组数据,小明发现同一物体都成缩小的像,那么随着像距的增大,像会变大吗？为了探究这个问题,原表格中还需要增加的项目是______。

答案：
(1)凸透镜对光有会聚作用
(2)①像距小于物距 ②倒立、等大的实像 ③倒立、放大的实像 ④像的大小

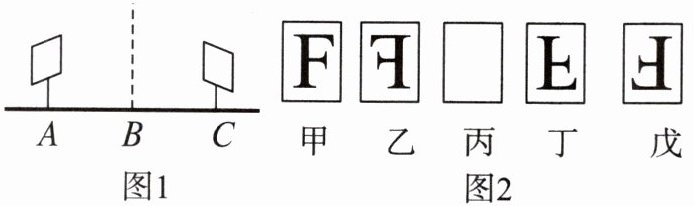

18. 某小组探究平面镜和凸透镜成像的特点,将光源和光屏分别竖直放置在水平光具座上的$A$、$C$位置,$B是AC$的中点,如图1所示。在$AB之间朝向A$观察,看到的光源形状如图2中甲所示。

(1)在$B$处竖直放置一块平面镜,镜面朝向光源,小丽在$AB$之间观察平面镜中的像,小明在$BC$之间观察光屏。然后小亮将平面镜更换为一个凸透镜,恰能在光屏上成等大的像,他在$BC$之间观察光屏上的像。上述实验过程中,小丽、小明和小亮观察到的分别是图2中的______(选填“a”“b”“c”或“d”)。
a. 甲、丙、戊
b. 乙、丙、丁
c. 乙、乙、丁
d. 乙、乙、戊
(2)小亮继续实验,想在光屏上得到一个缩小的像,可保持光源位置不变,将凸透镜向______(选填“$A$”或“$C$”)移动,并调节光屏的位置直到呈现清晰的像。

答案：
(1)b
(2)C
