4. 在如图所示的伏安法测电阻实验中,闭合开关$S$,小明发现电流表有示数,但示数较小,小灯泡不亮,接下来应进行的操作是(

A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.减小滑动变阻器接入的阻值,观察小灯泡是否发光
D
)A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.减小滑动变阻器接入的阻值,观察小灯泡是否发光
答案:
D

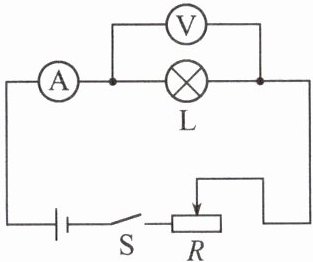

5. 如图所示,在测量小灯泡的电阻的实验中,当闭合开关$S$时,发现灯泡$L$不亮,电流表指针明显偏转。经检测电路中只有一处故障,该故障是(

A.灯泡$L$短路
B.灯泡$L$断路
C.变阻器$R$短路
D.开关$S$被短接
A
)A.灯泡$L$短路
B.灯泡$L$断路
C.变阻器$R$短路
D.开关$S$被短接
答案:
A

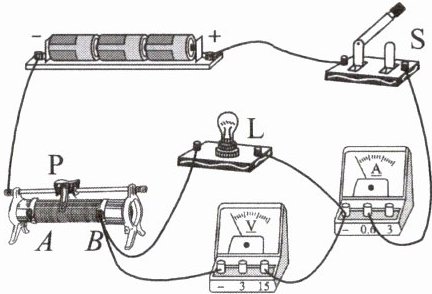

6. 小明同学在做测量小灯泡电阻的实验时不小心将电压表和电流表互换了位置,如图所示,如果此时将开关闭合,则(

A.两表都不会被烧坏
B.灯泡可能被烧坏
C.两表都可能被烧坏
D.电压表不会被烧坏,电流表可能被烧坏
A
)A.两表都不会被烧坏
B.灯泡可能被烧坏
C.两表都可能被烧坏
D.电压表不会被烧坏,电流表可能被烧坏
答案:
A
7. 同学们通过实验研究小灯泡的电阻,设计了如图所示的电路,下列说法错误的是(

A.测量小灯泡电阻的原理是欧姆定律
B.规范操作,闭合开关,若灯泡不发光,一定是有电路故障
C.电路完好,向左调节滑片,会观察到灯泡逐渐变亮
D.通过实验,可得出灯丝电阻跟温度的关系
B
)A.测量小灯泡电阻的原理是欧姆定律
B.规范操作,闭合开关,若灯泡不发光,一定是有电路故障
C.电路完好,向左调节滑片,会观察到灯泡逐渐变亮
D.通过实验,可得出灯丝电阻跟温度的关系
答案:
B

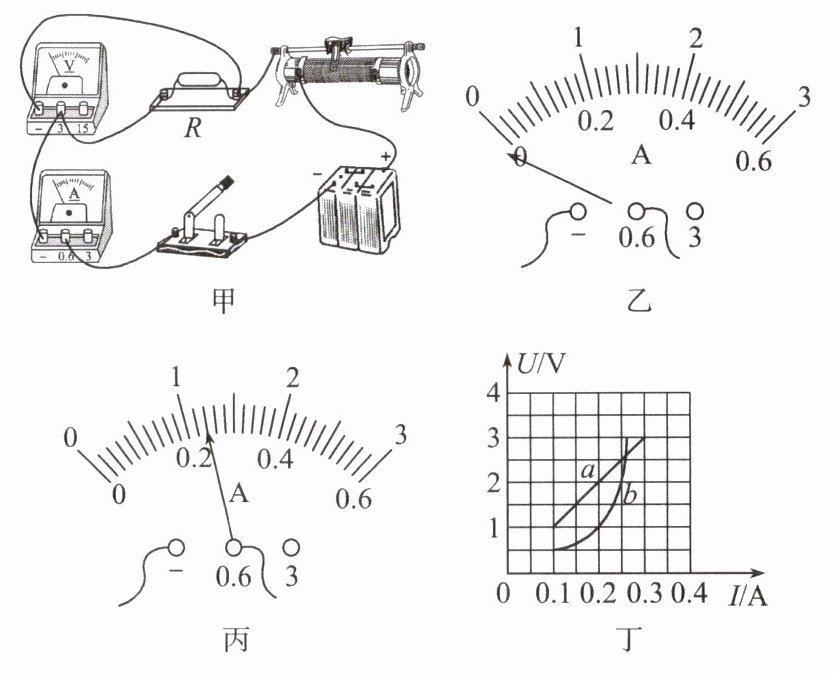

8. 如图甲所示,是“伏安法测电阻”的实验装置。

(1)在连接电路时开关应断开,闭合开关前滑动变阻器滑片的位置如图甲所示,这是______
(2)如果闭合开关后发现电流表指针向左偏转,如图乙所示,产生故障的原因可能是______
(3)图甲装置还能用来探究电流与电阻的关系,闭合开关后,移动滑动变阻器滑片$P$,当电压表示数为$2V$时,记下电流表示数。将原来的电阻换成$15Ω$的电阻后,要使电压表示数保持$2V$不变,应将滑动变阻器的滑片$P$向______
(4)小雷用一个小灯泡更换定值电阻,进行正确操作。调节滑动变阻器的滑片,记录电流表和电压表的一系列示数,并在图丁中再次绘制$U-I$图像。则图丁中______
(5)小雷想到改装电路,设计如图所示电路,把电流计表盘的刻度重新标注,将待测电阻接在$A$、$B$两端,便可直接读出所测电阻的阻值。若电源电压$U恒为3V$,$R$为滑动变阻器,定值电阻$R_0为10Ω$,灵敏电流计$G的量程为0~30mA$。完成下列实验步骤:

① 将$A$、$B$两端直接连接在一起,移动滑动变阻器的滑片$P$,使电流计的指针偏转到最大刻度处,此时滑动变阻器连入电路的阻值$R_1$为______
② 保持滑动变阻器滑片$P$位置不变,把某定值电阻接在$A$、$B$两端,电流计指针刚好处于中间刻度线处,则接入的定值电阻阻值为______
③ 以此,把一待测的电阻$R_2接在A$、$B$两端,电流计示数为$I_x$,表盘指针对应的示数$R_x便可根据U$、$I_x$、$R_0$、$R_1$,的关系计算得出。
(1)在连接电路时开关应断开,闭合开关前滑动变阻器滑片的位置如图甲所示,这是______
不合理
(选填“合理”或“不合理”)的。(2)如果闭合开关后发现电流表指针向左偏转,如图乙所示,产生故障的原因可能是______
电流表正负接线柱接反
。排除故障后,调节滑动变阻器滑片的位置,当电压表的示数为$2.4V$时,电流表的示数如图丙所示,则此时计算被测电阻的阻值为______10
$Ω$。(3)图甲装置还能用来探究电流与电阻的关系,闭合开关后,移动滑动变阻器滑片$P$,当电压表示数为$2V$时,记下电流表示数。将原来的电阻换成$15Ω$的电阻后,要使电压表示数保持$2V$不变,应将滑动变阻器的滑片$P$向______
右
(选填“左”或“右”)端移动。(4)小雷用一个小灯泡更换定值电阻,进行正确操作。调节滑动变阻器的滑片,记录电流表和电压表的一系列示数,并在图丁中再次绘制$U-I$图像。则图丁中______
b
(选填“$a$”或“$b$”)曲线是小灯泡的$U-I$图像,这说明小灯泡的电阻和灯丝的______温度
有关。(5)小雷想到改装电路,设计如图所示电路,把电流计表盘的刻度重新标注,将待测电阻接在$A$、$B$两端,便可直接读出所测电阻的阻值。若电源电压$U恒为3V$,$R$为滑动变阻器,定值电阻$R_0为10Ω$,灵敏电流计$G的量程为0~30mA$。完成下列实验步骤:
① 将$A$、$B$两端直接连接在一起,移动滑动变阻器的滑片$P$,使电流计的指针偏转到最大刻度处,此时滑动变阻器连入电路的阻值$R_1$为______
90
$Ω$,此时电流计表盘的最大刻度处标注的示数为$0Ω$;② 保持滑动变阻器滑片$P$位置不变,把某定值电阻接在$A$、$B$两端,电流计指针刚好处于中间刻度线处,则接入的定值电阻阻值为______
100
$Ω$;③ 以此,把一待测的电阻$R_2接在A$、$B$两端,电流计示数为$I_x$,表盘指针对应的示数$R_x便可根据U$、$I_x$、$R_0$、$R_1$,的关系计算得出。
答案:
(1) 不合理
(2) 电流表正负接线柱接反 10
(3) 右
(4) b 温度
(5) 90 100
(1) 不合理
(2) 电流表正负接线柱接反 10
(3) 右
(4) b 温度
(5) 90 100
