《2025年同步练习册山东科学技术出版社九年级物理全一册人教版》

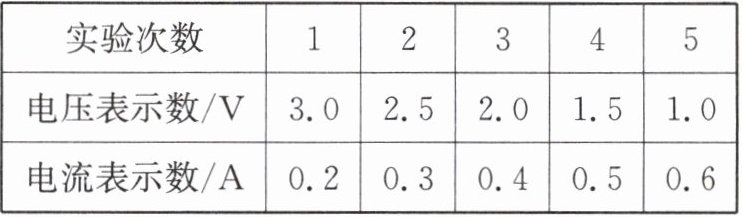

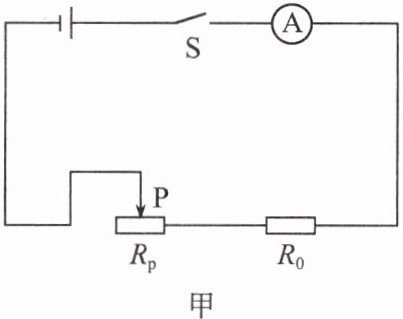

3. 小墨同学用图甲电路(电压表未画出)做“探究电阻一定时电流与电压的关系”实验,已知电源电压恒定,定值电阻R₀= 5Ω,R_P是滑动变阻器；改变滑片P的位置进行多次实验,记录的电压表与电流表示数如表所示。

| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电压表示数/V | 3.0 | 2.5 | 2.0 | 1.5 | 1.0 |
| 电流表示数/A | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |

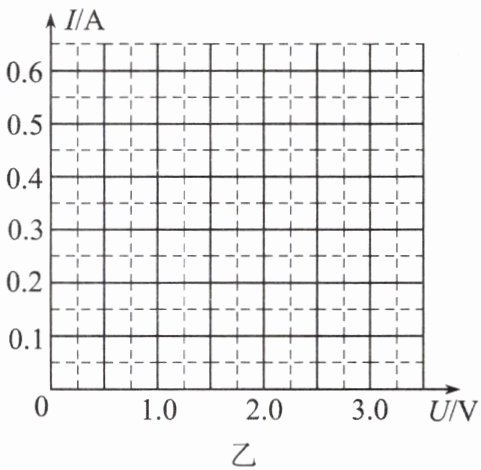

(1)请在图乙中绘制电流表与电压表示数关系的I-U图像。
(2)该电路中,电压表连接在什么位置？请在图甲中画出来。
(3)电源电压为______V。
(4)分析实验数据,______(选填“能”或“不能”)得出电流与电压的关系。

答案：

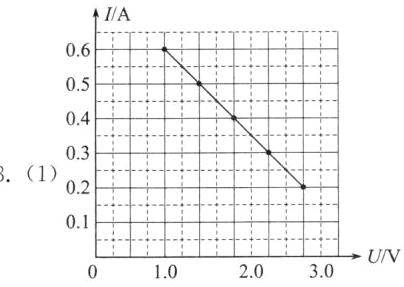

(1)
　　　　　　　　　　　
　　3
　　　　　　　　　　　乙
(2)
　　　　　　　　　　　
(3)4　
(4)能

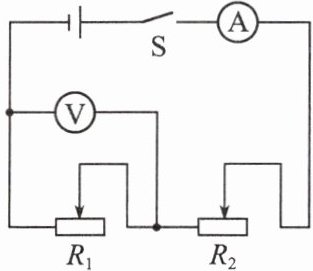

1. 小明准备利用如图所示电路进行探究实验,下列操作能完成探究并得出定量关系的是(A)

① 保持$R_1$滑片位置不变,移动$R_2$滑片,探究电流与电压的关系
② 保持$R_2$滑片位置不变,移动$R_1$滑片,探究电流与电阻的关系
③ 改变$R_1$滑片位置后,移动$R_2$滑片保持电压表示数不变,探究电流与电阻的关系
A.①
B.②
C.①②
D.①③

答案： A

2. 小亮同学利用图甲所示电路探究电流与电阻的关系,电源电压恒定,有5Ω、10Ω、20Ω的定值电阻各一个,滑动变阻器标有“10Ω 1A”。

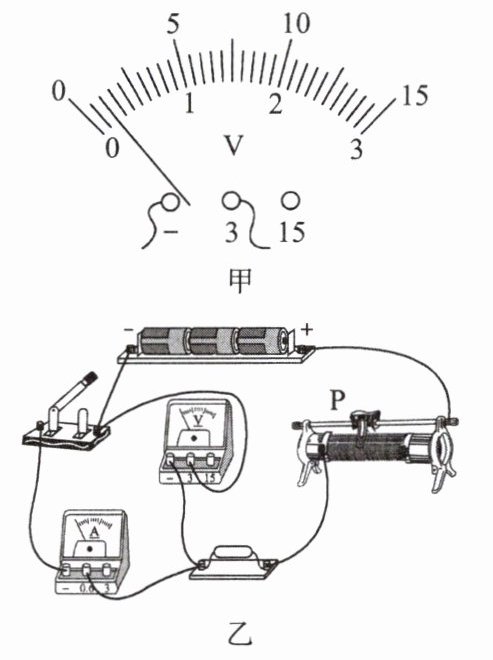

(1)连接电路前发现电压表指针如图甲所示,则需要对电压表_________。

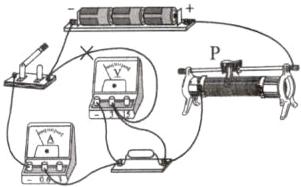

(2)解决问题后,小亮连接了如图乙所示电路,若闭合开关,电压表的指针将_________(选填“正向偏转”“反向偏转”或“不动”)。小亮检查电路时发现有一根导线连接错误,请在错误的导线打“×”,画出正确连线。

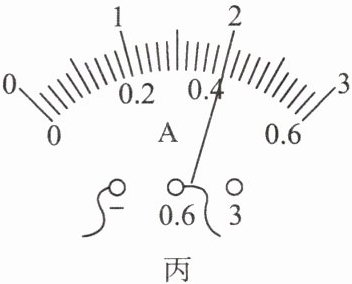

(3)排除故障后,当接入5Ω的定值电阻,调节滑片P使电压表示数达到所要控制的电压$U_1$时,电流表指针如图丙所示。更换为10Ω的电阻继续实验,发现滑动变阻器调到最大阻值时才能使电压表示数达到$U_1,$则电源电压为_________V。
(4)当更换为20Ω的电阻时,为了顺利完成实验,需要换用最大阻值至少为_________Ω的滑动变阻器。

答案：

(1)调零
(2)不动
　　　　　
(3)4　
(4)20
