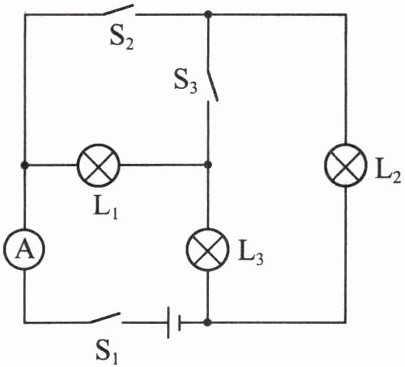

4. 如图所示的电路中,电源保持不变,当只闭合开关$S_1$时,电流表A的示数是0.5 A,则：

(1)此时通过灯泡$L_3$中的电流是多少？
(2)当开关$S_1、$$S_2、$$S_3$都闭合时,灯泡$L_2$中的电流是1.6 A,电流表A的示数是2.4 A,此时灯泡$L_1$和$L_3$中的电流各是多少？

答案：
(1)由图可知，当只闭合开关S₁时，灯泡L₂断路，L₁与L₃串联，电流表测电路中的电流。电流表A的示数是0.5A，由于串联电路中各处的电流相等，所以此时通过灯泡L₃中的电流为0.5A。
(2)当开关S₁、S₂、S₃都闭合时，灯泡L₁短路，故通过L₁的电流为0A；L₂与L₃并联，电流表测干路电流，故干路电流为I=2.4A，由于并联电路干路中的电流等于各支路中的电流之和，所以通过L₃的电流I₃=I - I₂=2.4A - 1.6A=0.8A。
