《2025年同步练习册山东科学技术出版社九年级物理全一册人教版》

5. 电动助力车出行时,旋动右手的“调速”把手,发现电动机带动后轮的转速发生改变,与这个调速把手联动的电路元件实质是一个滑动变阻器,通过改变接入电路中电阻丝的长度,改变连入电路中的电阻,对车速起到调节的作用。

答案： 滑动变阻器　长度

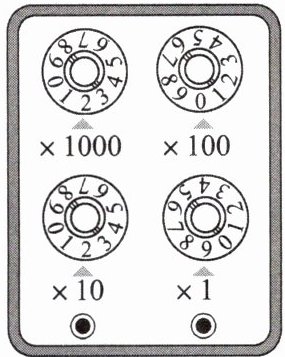

6. 电阻箱是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。如图所示,电阻箱的示数为2029Ω。

答案： 2029

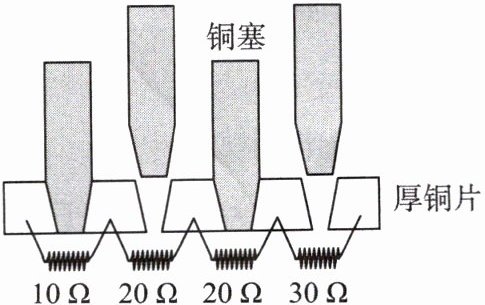

7. 如图所示是插塞式电阻箱的示意图。各个厚铜片并没有直接连通,而是由阻值固定的电阻丝连接在一起。铜塞可以插入到相邻的两个厚铜片之间,并且紧密接触。铜塞与厚铜片的电阻很小,可近似认为是零,则如图所示的情景中,该电阻箱的有效电阻为50Ω；当铜塞全部被拔出后,该电阻箱的有效电阻为80Ω。

答案： 50　80

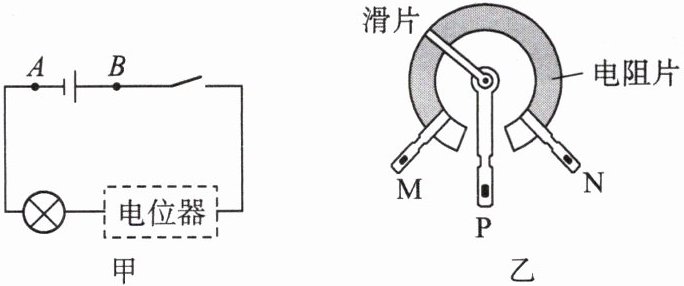

8. 小王家有一个亮度可调的台灯。该台灯外壳是塑料的,它是一种绝缘体(选填“导体”或“绝缘体”)。该台灯的电路图如图甲所示,如果用导线将A、B两点连接起来,电路将会短路。控制亮度主要通过电位器来实现,电位器结构如图乙所示,当电位器的N、P两个接头接入电路后,要想灯泡变亮,我们应该顺时针(选填“顺时针”或“逆时针”)移动滑片。如果其内部的电阻片制作的更厚一些,它的整体电阻将会变小(选填“变大”“变小”或“不变”)。

答案： 绝缘体　短路　顺时针　变小

9. 按要求作图：

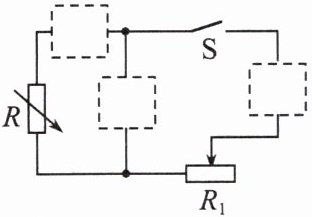

(1)以下为模拟测酒驾的酒精浓度测试仪,气敏电阻R的阻值随气体浓度增加而增大,用电压表改装的测试仪的示数也增大。请根据要求在电路图的框内填入“⊣”“ⓐ”和“ⓥ”；

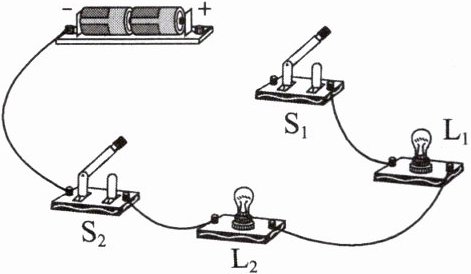

(2)如图所示是未完成连接的实物图,请用笔画线代替导线完成该电路的连接。要求：两灯并联,开关$S_1$控制$L_1,$开关$S_2$控制$L_2,$导线不能交叉；

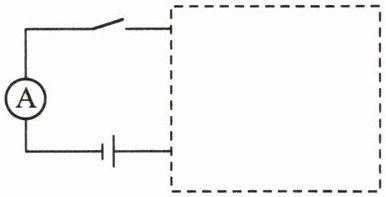

(3)这是一个利用滑动变阻器改变灯泡亮度的电路(滑片向左移动,灯泡变亮),请你将图中的电路补充完整。

答案：

(1)

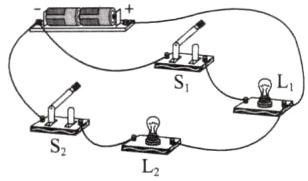

(2)

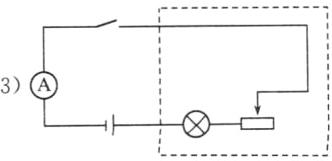

(3)
