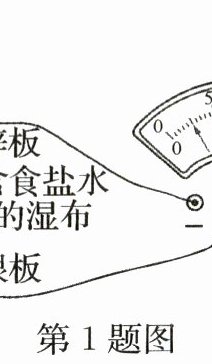

1. 意大利人伏打发明了最早的电池——伏打电堆,小明同学仿造了一个伏打电堆,并用电压表测量其电压,如图所示。此电池的正极是______(选填“锌板”或“银板”),伏打电堆在使用时将______能转化为______能。
答案：
银板 化学 电

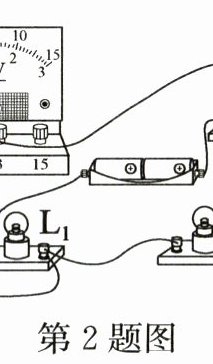

2. 如图所示的电路中,当开关S闭合时$,L_1、$$L_2$两个小灯泡是_________(选填“串”或“并”)联的；电压表测量的是_________(选填$“L_1”$或$“L_2”)$两端的电压。
答案：
串 L₂

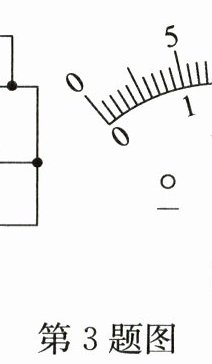

3. 如图甲所示的电路中,若开关闭合后,两电压表的指针均如图乙所示,则电路中$L_1$和$L_2$两端的电压分别为_________V和_________V。
答案：
7.6 1.9
4. 某电阻箱如图所示,此时电阻示数为______Ω。
答案：
3608

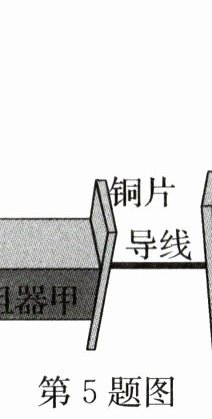

5. 若两个材料、外形均相同的实心长方体金属电阻器甲和乙,按如图所示的方式接到某电源两端,则通过甲的电流______乙的电流,甲的电阻______乙的电阻。(两空均选填“大于”“小于”或“等于”)
答案：
等于 大于

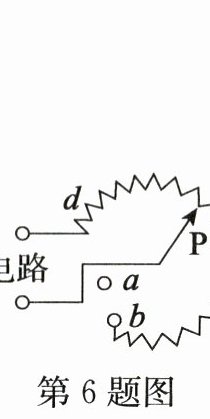

6. 收音机上用来调节音量的电位器实质上是一种______,其内部结构如图所示。若滑片P顺时针转动,则接入电路的电阻丝长度______(选填“变长”或“变短”)。若要使收音机工作时的音量(电流)最大,则滑片P应置于点______(选填“a”“b”“c”或“d”)。
答案：
变阻器 变长 d

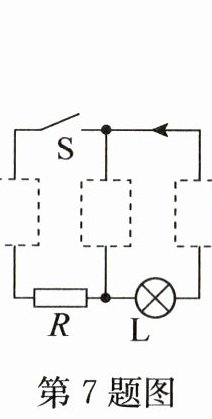

7. 将电源、电流表、电压表三个元器件的正确符号填入虚线框内,要求开关S闭合后,电流方向如图所示,电压表测量小灯泡两端的电压。
答案：
