《2025年能力培养与测试九年级物理全一册人教版》

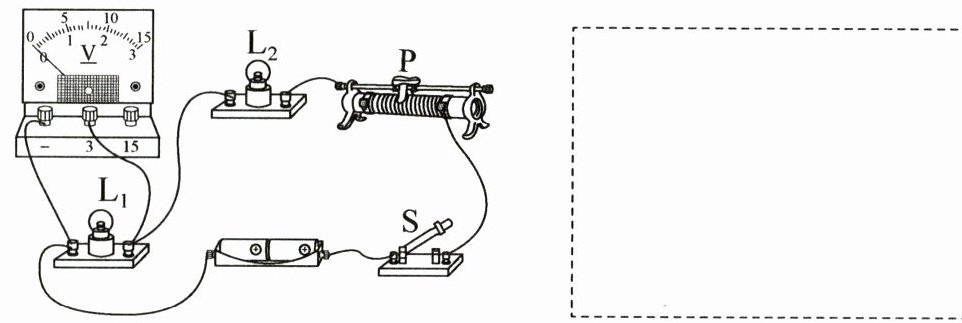

8. 根据如图所示的实物连线图,在虚线框中画出对应的电路图(要求线要横平竖直,尽量使电路图简洁美观)。

答案：

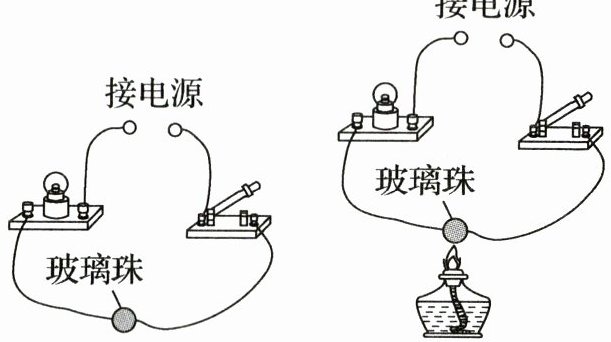

9. 如图所示,把玻璃珠接入电路中,闭合开关,灯不亮；给玻璃珠加热,当玻璃珠加热到红炽状态时,灯亮了。这个现象说明( )。

A.加热材料时,它的电阻一定会变小
B.导体和绝缘体没有绝对的界限
C.室温下,玻璃是半导体材料
D.玻璃在任何状态下都不会变成导体

答案： B

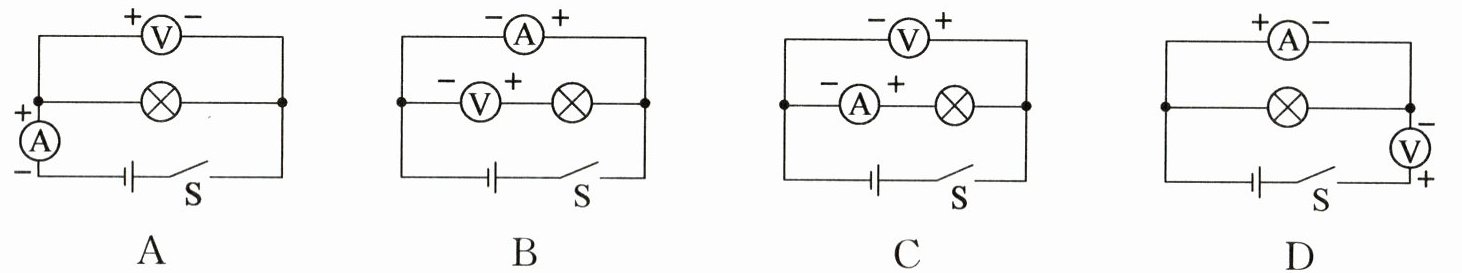

10. 正确使用电压表和电流表是学好电学的基础。下列电路图中电表使用均正确的是( )。

A.
B.
C.
D.

答案： C

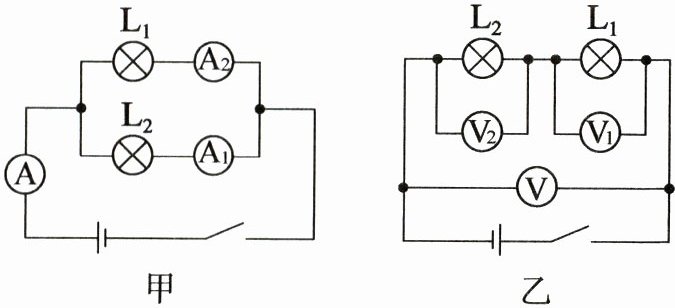

11. 如图所示,规格不同的小灯泡连接在电路中,电流表A、$A_1$和$A_2$的示数分别为I、$I_1$和$I_2,$电压表V、$V_1$和$V_2$的示数分别为U、$U_1$和$U_2,$则下列说法正确的是( )。

A.甲中$,I_1 = I_2$
B.甲中$,I ＞ I_1 + I_2$
C.乙中$,U = U_1 + U_2$
D.乙中$,U_2 ＞ U_1$

答案： C

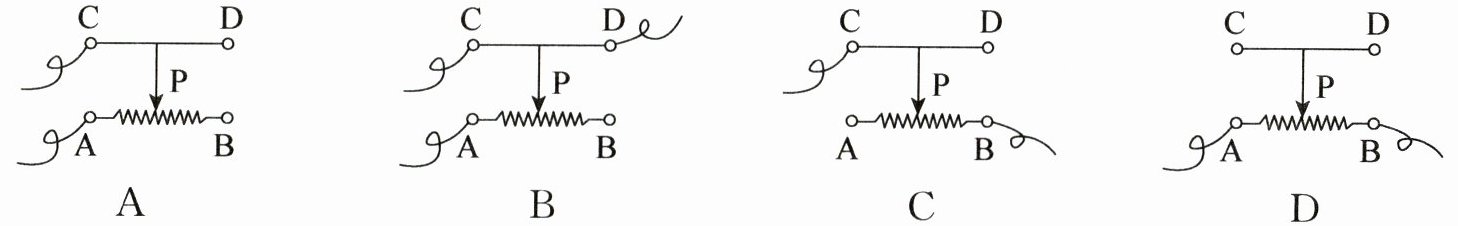

12. 滑动变阻器连入电路的接线柱如图所示,当滑片P向左滑动时,连入电路的电阻变大的是( )。


A.
B.
C.
D.

答案： C
