14. 某自动气象站中的测温装置的测温电路可简化为图甲所示电路,其中“恒流源”是一个特殊电源,电流大小由电源内部结构决定,可以使通过热敏电阻的电流大小保持不变。热敏电阻的电阻 $R$ 随温度的变化规律如图乙所示。某次环境温度从 $20^{\circ}C$ 上升到 $30^{\circ}C$,电压表的示数变化了 $8 mV$。当温度的变化值相同时,电压表示数的变化值越大,该测温装置的灵敏度越高。下列说法正确的是( )。
A.每升高 $1^{\circ}C$,$R$ 增大 $1.65 \Omega$
B.通过热敏电阻的电流为 $20 mA$
C.当环境温度为 $20^{\circ}C$ 时,电压表的示数为 $216 mV$
D.若要增大该测温装置的灵敏度,则可更换一个电流值更小的恒流源
A.每升高 $1^{\circ}C$,$R$ 增大 $1.65 \Omega$
B.通过热敏电阻的电流为 $20 mA$
C.当环境温度为 $20^{\circ}C$ 时,电压表的示数为 $216 mV$
D.若要增大该测温装置的灵敏度,则可更换一个电流值更小的恒流源
答案：
C
15. 用如图甲所示的电路测量小灯泡的电阻,电源电压为 $4.5 V$,小灯泡 L 正常发光时两端的电压为 $2.5 V$。滑动变阻器的规格为“$50 \Omega$ $1.5 A$”。

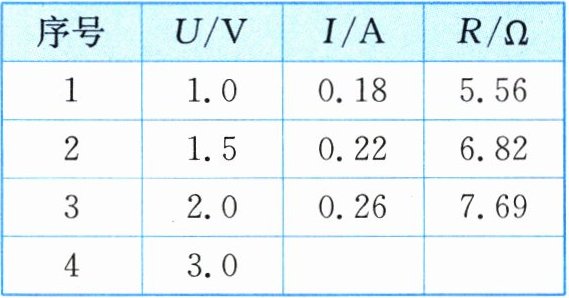

|序号| $U/V$ | $I/A$ | $R/\Omega$ |
|1| $1.0$ | $0.18$ | $5.56$ |
|2| $1.5$ | $0.22$ | $6.82$ |
|3| $2.0$ | $0.26$ | $7.69$ |
|4| $3.0$ | | |
(1)闭合开关前,应将滑片 P 移至______(选填“$a$”或“$b$”)端。

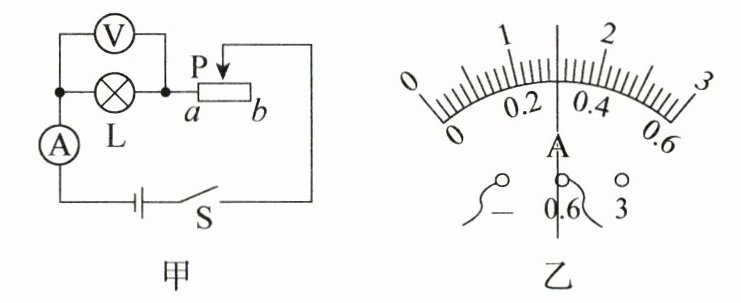

(2)正确连接电路后,闭合开关 S,调节滑动变阻器的滑片进行多次测量,部分实验数据如表格所示。第 4 次测量时,电流表示数如图乙所示,此时小灯泡的电阻为______$\Omega$。
(3)由实验数据可以判断,小灯泡正常发光时的电阻可能为______(填字母)。
A. $7.60 \Omega$
B. $8.93 \Omega$
C. $10.60 \Omega$
|序号| $U/V$ | $I/A$ | $R/\Omega$ |
|1| $1.0$ | $0.18$ | $5.56$ |
|2| $1.5$ | $0.22$ | $6.82$ |
|3| $2.0$ | $0.26$ | $7.69$ |
|4| $3.0$ | | |
(1)闭合开关前,应将滑片 P 移至______(选填“$a$”或“$b$”)端。
(2)正确连接电路后,闭合开关 S,调节滑动变阻器的滑片进行多次测量,部分实验数据如表格所示。第 4 次测量时,电流表示数如图乙所示,此时小灯泡的电阻为______$\Omega$。
(3)由实验数据可以判断,小灯泡正常发光时的电阻可能为______(填字母)。
A. $7.60 \Omega$
B. $8.93 \Omega$
C. $10.60 \Omega$
答案：
（1）b （2）10 （3）B
