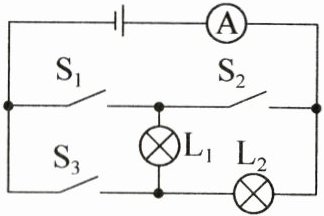

18. 如图所示,电源电压不变。当仅闭合开关$S_1$时,电流表A的示数为0.26A；当仅闭合开关$S_2$和$S_3$时,电流表A的示数为0.44A；当仅闭合开关$S_3$时,电流表A的示数为0.24A。求：
(1)当仅闭合开关$S_1$时,通过灯$L_2$的电流。
(2)当仅闭合开关$S_2$和$S_3$时,通过灯$L_1、$$L_2$的电流。
]

答案： 解：
(1) 当仅闭合开关S₁时，灯L₁、L₂串联，电流表测量电路中的电流，已知电流表A的示数为0.26 A，因为串联电路中电流处处相等，所以通过灯L₂的电流也是0.26 A。
(2) 当仅闭合开关S₂和S₃时，灯L₁、L₂并联，电流表测量干路电流，可知干路中的电流I = 0.44 A。 当仅闭合开关S₃时，灯L₁断路，只有灯L₂发光，电流表测量通过灯L₂的电流，电流表A的示数为0.24 A，即通过灯L₂的电流为0.24 A，根据干路电流等于各支路电流之和可得，通过灯L₁的电流I₁ = I - I₂ = 0.44 A - 0.24 A = 0.2 A。
