《2025年能力培养与测试九年级物理全一册人教版》

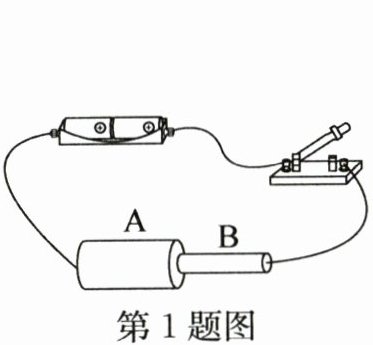

1. A、B 是由同种材料制成的长度相同、横截面积不同的两段导体,如图所示,将它们串联后接入电路中,闭合开关后,$I_{A}$______$I_{B}$,$U_{A}$______$U_{B}$。(均选填“$＞$”“$＜$”或“$=$”)

答案： ＝ ＜

2. 我国力争在 2030 年前实现碳达峰、在 2060 年前实现碳中和,“环保低碳、节能减排”的新生活理念逐渐深入人心。同学们养成了离开教室随手关灯的习惯,每关一盏灯,电路的总电流将______,电路总电阻将______。

答案： 变小 变大

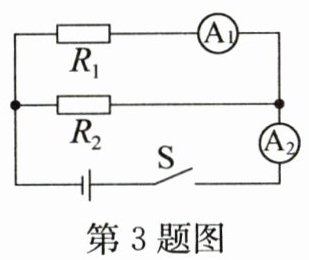

3. 如图所示,电源电压保持不变,一个定值电阻的电阻$R_{1}$为 $15 \Omega$,闭合开关 S,电流表$A_{1}$的示数为 $0.8 A$,电流表$A_{2}$的示数为 $1.2 A$,则电阻$R_{2}$为______$\Omega$。

答案： 30

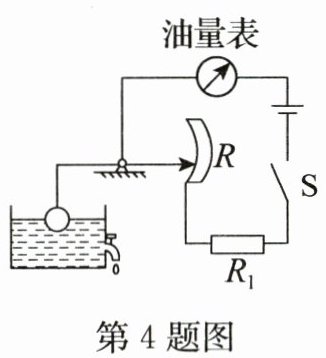

4. 汽车的油量显示电路如图所示,油量表实际上是一个______表,当加油时,油量表的示数将______。

答案： 电流 变大

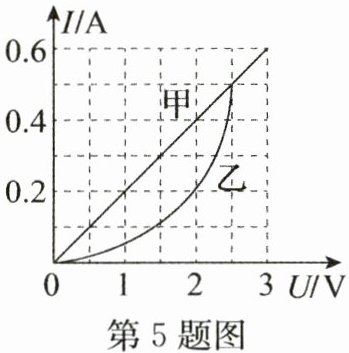

5. 两个导体甲和乙的 $I - U$ 图像如图所示,若将甲、乙串联接入电路,电路的总电压为 $3 V$,则乙的电阻是______$\Omega$；若将甲、乙并联接入电路,总电流为 $0.6 A$,则电源电压为______$V$。

答案： 10 2

6. 甲、乙两个定值电阻的铭牌上分别标有“$10 \Omega$ $2 A$”和“$20 \Omega$ $0.5 A$”。现把它们串联起来,为保证定值电阻工作安全,电路两端允许加的最大电压为______$V$。

答案： 15

7. 如图所示的电路中,一个定值电阻的电阻$R_{0}$为 $12 \Omega$。闭合开关 $S_{1}$,将单刀双掷开关 $S_{2}$ 掷于 $a$ 端,电压表示数为 $2.5 V$；将 $S_{2}$ 切换到 $b$ 端,电压表示数为 $1.5 V$,则另一个定值电阻的电阻$R_{x}$ 为______$\Omega$。

答案： 8

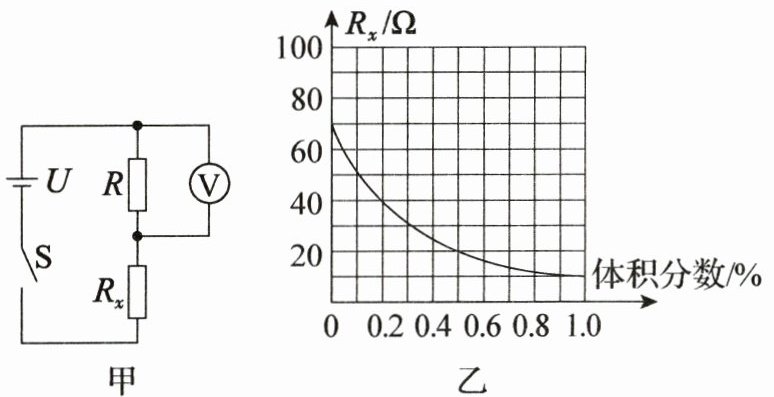

8. 小华设计的天然气体积分数测试仪电路如图甲所示,电源电压 $U$ 恒为 $4 V$,定值电阻的电阻为 $R$,电压表的测量范围为 $0 \sim 3 V$,将电压表作为天然气体积分数的显示装置。气敏电阻的电阻$R_{x}$ 与天然气体积分数的关系如图乙所示。要求将电压表示数为 $1.5 V$ 处标为体积分数 $0.5 \%$,则定值电阻的电阻 $R$ 应为______$\Omega$。

答案： 12
