《2025年同步练习江苏九年级物理上册苏科版》

8. 下列电路中,电流表能测出通过灯$L_2$中电流的是(A)。
[img][img][img]
A.
B.
C.
D.

答案： A

9. 如图13-3-3所示的电路,闭合开关时,下列说法中正确的是(C)。

A.两灯泡串联
B.电流表测的是总电流
C.电流表测的是灯$L_1$的电流
D.开关只能控制灯$L_2$

答案： C

10. 某电流表有0～0.6 A和0～3 A两个量程,但是0～0.6 A量程的数字已经模糊不清。在某次测量中用0～0.6 A量程测某电路中的电流时,从0～3 A量程的刻度盘上看到指针正好指在“2.3 A”的刻度线上,实际测得的电流大小为(B)。
A.0.43 A
B.0.46 A
C.0.7 A
D.2.3 A

答案： B

11. 如图13-3-4所示的两个电路完全相同,且均未完成电路连接。
[img]
(1)请在图(a)中改动一根导线并添加一根导线,使两个灯泡串联,电流表连接小量程。
(2)请在图(b)中改动或添加导线,使两个灯泡并联,电流表连接大量程。

答案：

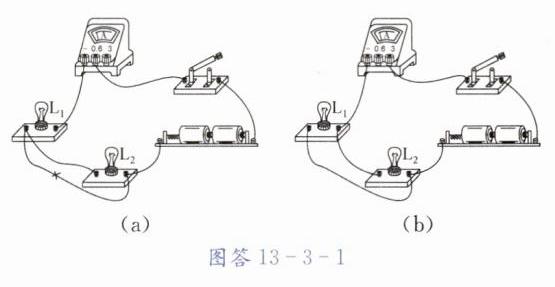

答案见图13 - 3 - 1

12. 如图13-3-5所示是一些电路元件。

(1)请在虚线框中画出灯泡$L_1$与$L_2$并联、开关同时控制两个灯泡、电流表Ⓐ测灯泡$L_1$中的电流、电流表Ⓐ测干路中电流的电路图。
(2)根据所画的电路图连接实物元件。

答案：

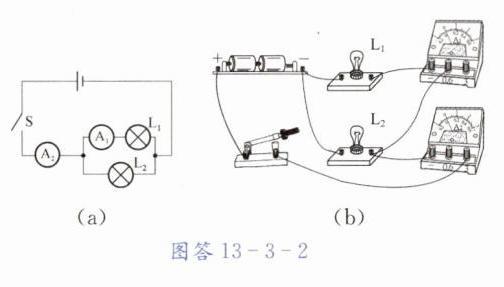

(1)见图答13 - 3 - 2(a)
(2)见图答13 - 3 - 2(b)
