《2025年同步练习江苏九年级物理上册苏科版》

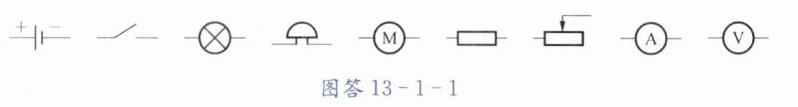

|电池|开关|灯泡|电铃|电动机|电阻|滑动变阻器|电流表|电压表|
||
|见图答13-1-1|见图答13-1-1|见图答13-1-1|见图答13-1-1|见图答13-1-1|见图答13-1-1|见图答13-1-1|见图答13-1-1|见图答13-1-1|

答案：
见图答13-1-1

11. 如图13-1-1所示,闭合开关S,电路状态为通路,电路中有电流流过,灯泡发光；断开开关,电路状态为断路,电路中没有电流,灯泡熄灭。若用导线将电源两极直接相连,则会造成短路,容易损坏电源,这是绝不允许的。

答案： 通 电流 发光 断 电流 熄灭 短 电源

12. 绝不允许用导线把电源的两极直接连接起来,这是因为(D)。
A.有触电的危险
B.电路中没有电流
C.会损坏用电器
D.会损坏电源

答案： D

13. 根据图13-1-2所示电路,在虚线框内画出对应的电路图。

答案： 见图答13-1-2

14. 请根据图13-1-3(a)所示的玩具电动机的电路图,在图13-1-3(b)中连接实物电路。

答案： 见图答13-1-3

15. 家用电扇使用的是交流电源,扇叶转动的现象说明电能转化为机械能,同时,电扇上的电动机外壳变热的现象说明也有部分电能转化为内能。

答案： 交流 机械 内

16. 如图13-1-4所示是电扇中的自动保护装置,当电扇倾斜或倾倒时,小球就会滚向一侧,从而使电路断开。由此判断：

(1)制成小球的材料可能是什么？
(2)该保护装置在电路中的作用是什么？

答案：
(1) 铁、铝等金属材质
(2) 相当于开关，倾斜或倾倒时开关断开，电扇停止工作，防止因为倾斜或倾倒而造成安全事故
