1.(苏州中考)在探究凸透镜成像规律的实验中。

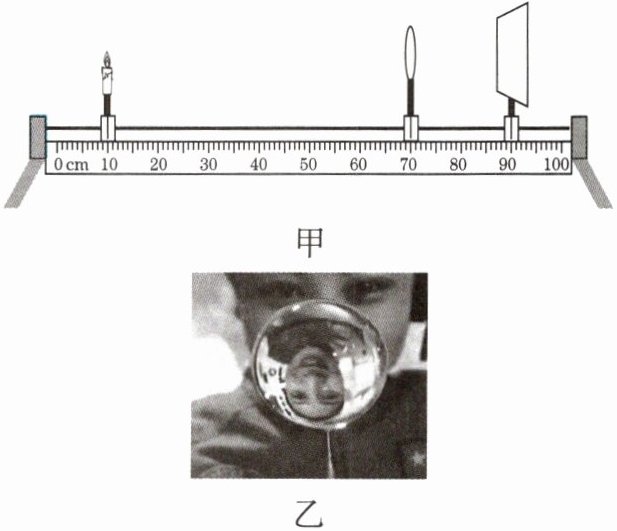

(1)如图甲所示,把蜡烛、凸透镜、光屏依次摆放在光具座上,并将蜡烛烛焰和光屏的中心调到凸透镜的主光轴上,目的是使像成在

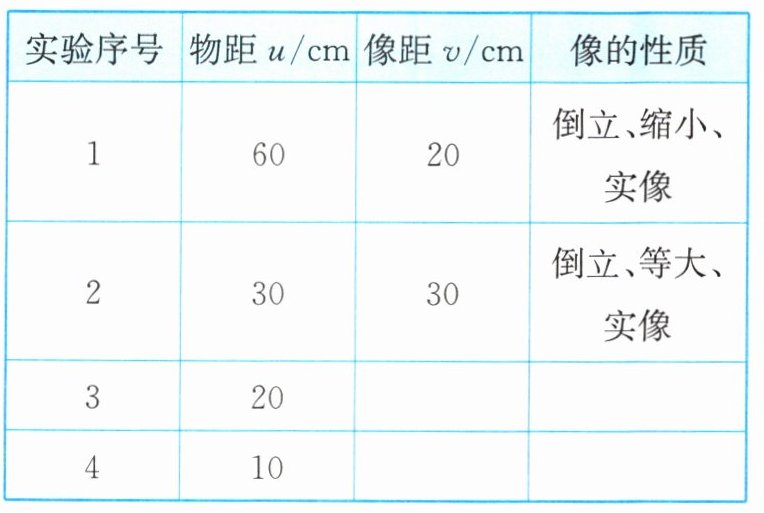

(2)按要求进行观察和测量,并将部分观测情况记录在下列表中：
①凸透镜焦距 $ f = $
②当物距 $ u = 20 $ cm 时,像距 $ v = $
③当物距 $ u = 10 $ cm 时,像的性质是
(3)图乙是航天员王亚平在太空授课制作水球时呈现的情景,假设她稍向后远离水球,则她在球中所成的像将
(1)如图甲所示,把蜡烛、凸透镜、光屏依次摆放在光具座上,并将蜡烛烛焰和光屏的中心调到凸透镜的主光轴上,目的是使像成在
光屏中央
。(2)按要求进行观察和测量,并将部分观测情况记录在下列表中：
①凸透镜焦距 $ f = $
15
cm。②当物距 $ u = 20 $ cm 时,像距 $ v = $
60
cm。③当物距 $ u = 10 $ cm 时,像的性质是
正立、放大、虚像
。(3)图乙是航天员王亚平在太空授课制作水球时呈现的情景,假设她稍向后远离水球,则她在球中所成的像将
变小
(选填“变大”“变小”或“不变”)。
答案：
1.
(1)光屏中央
(2)①15 ②60 ③正立、放大、虚像
(3)变小
(1)光屏中央
(2)①15 ②60 ③正立、放大、虚像
(3)变小
2. 小华研究凸透镜成像的规律。
(1)在光具座上,将蜡烛、光屏安装在凸透镜两侧,调节三者的高度时,

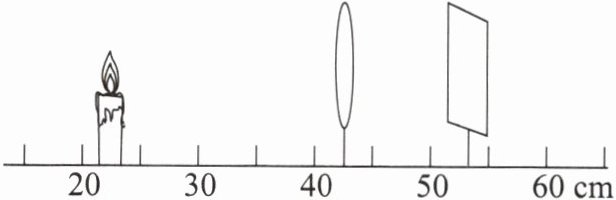

(2)正确安装并调节实验装置后,各元件位置如图所示,恰好在光屏上得到一个清晰、倒立、
(3)保持蜡烛、凸透镜、光屏位置不变,小华用不透光的纸板遮住凸透镜上半部分,则在光屏上观察到的像是
A. 烛焰的上半部分,亮度变暗
B. 烛焰的下半部分,亮度变暗
C. 完整的烛焰,亮度变暗
D. 完整的烛焰,亮度不变
(1)在光具座上,将蜡烛、光屏安装在凸透镜两侧,调节三者的高度时,
需要
(选填“需要”或“不需要”)点燃蜡烛。(2)正确安装并调节实验装置后,各元件位置如图所示,恰好在光屏上得到一个清晰、倒立、
缩小
(选填“放大”“缩小”或“等大”)的实像。若保持凸透镜位置不变,将蜡烛与光屏位置对调,光屏上能
(选填“能”或“不能”)得到烛焰倒立、放大的像。(3)保持蜡烛、凸透镜、光屏位置不变,小华用不透光的纸板遮住凸透镜上半部分,则在光屏上观察到的像是
C
(填选项前的字母)。A. 烛焰的上半部分,亮度变暗
B. 烛焰的下半部分,亮度变暗
C. 完整的烛焰,亮度变暗
D. 完整的烛焰,亮度不变
答案：
2.
(1)需要
(2)缩小 能
(3)C
(1)需要
(2)缩小 能
(3)C

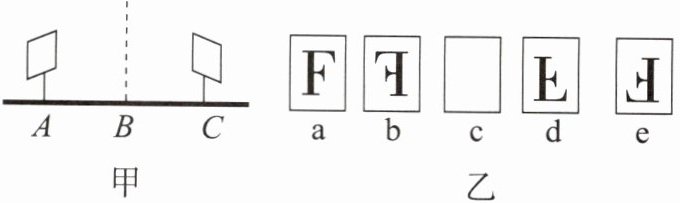

3.(安徽中考)某小组探究平面镜和凸透镜成像的特点,将光源和光屏分别竖直放置在水平光具座上的 $ A $、$ C $ 位置,$ B $ 是 $ AC $ 的中点,如图甲所示。在 $ AB $ 之间朝向 $ A $ 观察,看到的光源形状如图乙中的 $ a $ 所示。
(1)在 $ B $ 处竖直放置一块平面镜,镜面朝向光源,小丽在 $ AB $ 之间观察平面镜中的像,小明在 $ BC $ 之间观察光屏。此后,小亮将平面镜更换为一个凸透镜,恰能在光屏上成等大的像,他在 $ BC $ 之间观察光屏上的像。上述实验过程中,小丽、小明和小亮观察到的分别是图乙中的______(选填“①”“②”“③”或“④”)。
① $ a $、$ c $、$ e $ ② $ b $、$ c $、$ d $ ③ $ b $、$ b $、$ d $ ④ $ b $、$ b $、$ e $
(2)小亮继续实验,要在光屏上得到一个缩小的像,可保持光源位置不变,将凸透镜向______(选填“$ A $”或“$ C $”)移动,并调节光屏的位置直到呈现清晰的像。
(1)
(2)
(1)在 $ B $ 处竖直放置一块平面镜,镜面朝向光源,小丽在 $ AB $ 之间观察平面镜中的像,小明在 $ BC $ 之间观察光屏。此后,小亮将平面镜更换为一个凸透镜,恰能在光屏上成等大的像,他在 $ BC $ 之间观察光屏上的像。上述实验过程中,小丽、小明和小亮观察到的分别是图乙中的______(选填“①”“②”“③”或“④”)。
① $ a $、$ c $、$ e $ ② $ b $、$ c $、$ d $ ③ $ b $、$ b $、$ d $ ④ $ b $、$ b $、$ e $
(2)小亮继续实验,要在光屏上得到一个缩小的像,可保持光源位置不变,将凸透镜向______(选填“$ A $”或“$ C $”)移动,并调节光屏的位置直到呈现清晰的像。
(1)
②
(2)
C
答案：
3.
(1)②
(2)C
(1)②
(2)C
