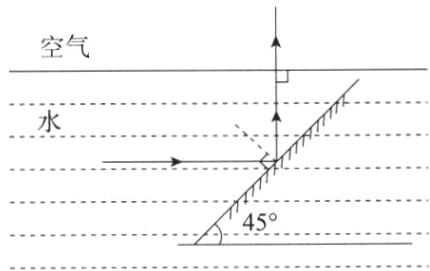

20. (广西中考)经平面镜反射后的反射光线如图所示,请画出射向平面镜的入射光线和进入空气中的折射光线。
答案：
如图所示。
如图所示。
21. 图甲是戈壁上的银色“向日葵”——中国首个百兆瓦级塔式熔盐储能光热电站示意图,$1.2$万多面追日镜同时将阳光反射到中心熔盐塔顶端的接收器上,年发电量达$3.9$亿千瓦时,每年可减排二氧化碳$35$万吨。
科学兴趣小组为探究追日镜的工作原理,设计了以下实验：
(1)如图乙所示,表面粗糙的纸板$EF$应
(2)让光沿$AO方向射向镜面上的O$点,此时入射角是
(3)能从不同方向看到纸板上的光束,是因为发生了
(4)为探究反射角与入射角的大小关系,多次改变入射角大小的目的是
(5)如图丙所示,这是上午某个追日镜的反射情况,那么太阳下山前该追日镜应该逐渐沿
科学兴趣小组为探究追日镜的工作原理,设计了以下实验：(1)如图乙所示,表面粗糙的纸板$EF$应
竖直
立在水平放置的平面镜$M$上。(2)让光沿$AO方向射向镜面上的O$点,此时入射角是
60
度。(3)能从不同方向看到纸板上的光束,是因为发生了
漫反射
。(4)为探究反射角与入射角的大小关系,多次改变入射角大小的目的是
得出普遍规律
。(5)如图丙所示,这是上午某个追日镜的反射情况,那么太阳下山前该追日镜应该逐渐沿
逆时针
方向转动。
答案：
(1)竖直
(2)60
(3)漫反射
(4)得出普遍规律
(5)逆时针
(1)竖直
(2)60
(3)漫反射
(4)得出普遍规律
(5)逆时针

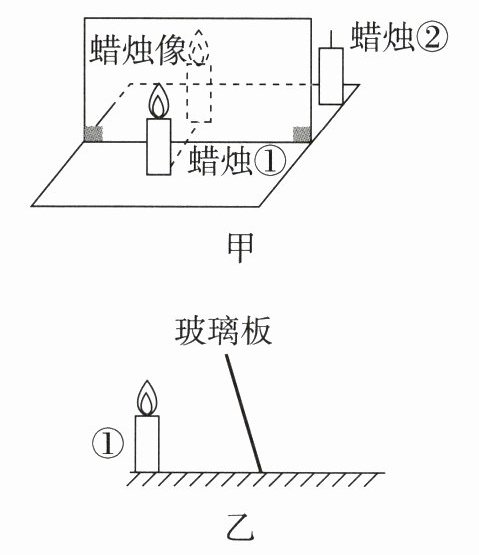

22. (德州中考)某小组的同学用如图甲所示器材完成了探究平面镜成像的特点的实验。
(1)实验中用薄玻璃板代替平面镜的目的是便于确定像的
(2)实验中应选择与蜡烛①外形相同且
(3)将蜡烛①远离玻璃板,像的大小将
(4)如图乙所示,将玻璃板倾斜,蜡烛①的像将
(1)实验中用薄玻璃板代替平面镜的目的是便于确定像的位置
。(2)实验中应选择与蜡烛①外形相同且
未点燃
的蜡烛②,移动蜡烛②发现其恰好能与蜡烛①的像完全重合,说明像与物大小相同
。(3)将蜡烛①远离玻璃板,像的大小将
不变
(选填“变大”“变小”或“不变”)。(4)如图乙所示,将玻璃板倾斜,蜡烛①的像将
仍然
(选填“仍然”或“不再”)与蜡烛①关于镜面对称。
答案：
(1)位置
(2)未点燃 大小相同
(3)不变
(4)仍然
(1)位置
(2)未点燃 大小相同
(3)不变
(4)仍然
