《2025年课时训练九年级物理上册苏科版江苏人民出版社》

1. 电路中提供电能的装置是______；消耗电能,使电能转化成其他能的装置是______；输送电能的是______；控制电路通断的是______。

答案： 电源　用电器　导线　开关

2. 按电路连接的顺序,将电源、开关、用电器等元件用常用的符号代替,画出来的图叫作______。电源的符号是______；灯泡的符号是______；开关的符号是______。

答案： 电路图

3. 电源的两极是不允许直接用______连接的。用电器的两端之间用导线连接,会导致用电器______,此时用电器没有接入电路中。

答案： 导线　短路

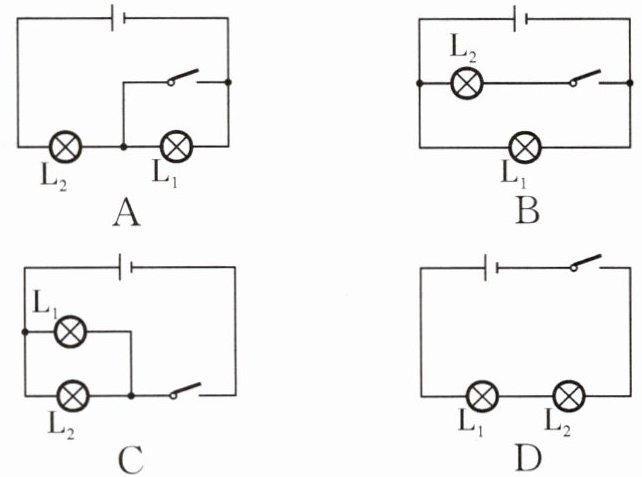

4. 如图所示,与实物图相对应的电路图是( )。



A.电源正极依次连接灯泡$L_2、$节点,节点分两路(一路为开关,一路为灯泡$L_1)$后汇合回到电源负极
B.电源正极依次连接灯泡$L_2、$开关、节点,节点分两路(一路为灯泡$L_1,$一路回到电源负极)
C.电源正极连接灯泡$L_1,$灯泡$L_1$另一端连接节点,节点分两路(一路为灯泡$L_2,$一路为开关)后汇合回到电源负极
D.电源正极依次连接开关、灯泡$L_1、$灯泡$L_2$后回到电源负极

答案： D

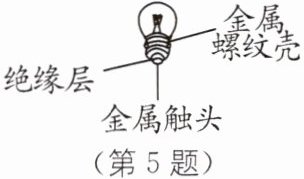

5. 到商店买手电筒的小灯泡时,用一节干电池来检验小灯泡是否完好,下列检验方法中正确的是( )。

A.电池正极连接灯泡金属触头,负极连接灯泡金属螺纹壳

B.电池正极连接灯泡金属螺纹壳,负极未连接其他部分
C.电池正极未连接,负极连接灯泡金属触头
D.电池正负极均连接灯泡金属螺纹壳

答案： C

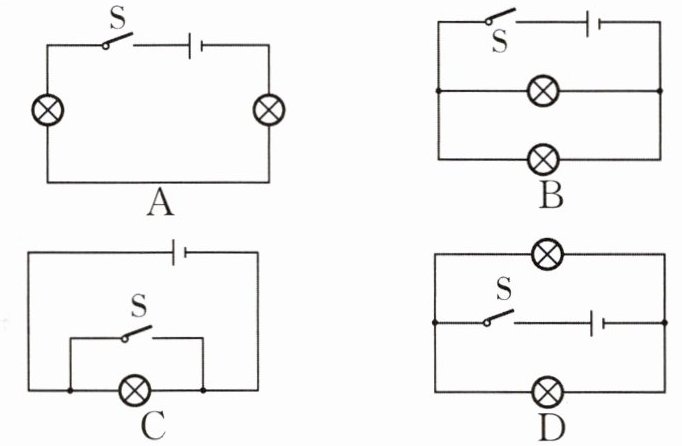

6. 如图所示的四个电路中,开关S闭合后会发生短路的是( )。


A.电源正极依次连接开关S、两个串联的灯泡后回到电源负极
B.电源正极连接开关S,开关另一端连接两个并联的灯泡后回到电源负极
C.电源正极连接灯泡,灯泡另一端连接节点(节点分两路：一路为开关S,一路回到电源负极)
D.电源正极连接开关S和灯泡并联,然后连接另一个灯泡后回到电源负极

答案： C [解析]在题图A中，开关闭合后，电流依次流过两个灯泡，两灯泡串联，不会发生短路，故A不符合题意;在题图B中，开关闭合后，电流分别流过两个灯泡，两灯泡并联，不会发生短路，故B不符合题意;在题图C中，闭合开关，灯泡被短路，不能发光，故C符合题意;在题图D中，开关闭合后，电流分别流过两个灯泡，两灯泡并联，不会发生短路，故D不符合题意.故选C.

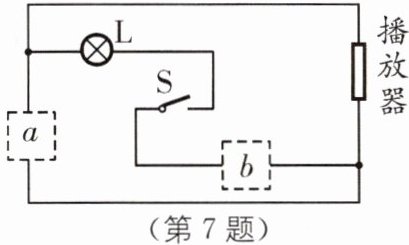

7. 提分优练(2024·无锡期末)如图所示是小红设计的定时闹钟音乐铃原理图。闭合开关S,“定时开关”到达设定时间时,所控制的播放器就能播放音乐。为了满足设计要求,应将“定时开关”接在虚线框______(填“a”或“b”)处,电源接在另一处；当播放器播放音乐时,“定时开关”处于______(填“闭合”或“断开”)状态,指示灯L______(填“能”或“不能”)发光。

答案： a　断开　能 [解析]由电路图可知，若a为电源，则灯泡与播放器并联接入电路中，无法实现播放器的定时播放，所以b处为电源，a处接定时开关;播放前，即定时开关闭合时，播放器被短路;当定时开关达到设定的时刻，会自动断开，播放器与指示灯串联接入电路中，此时指示灯会发光，“播放器”播放音乐.

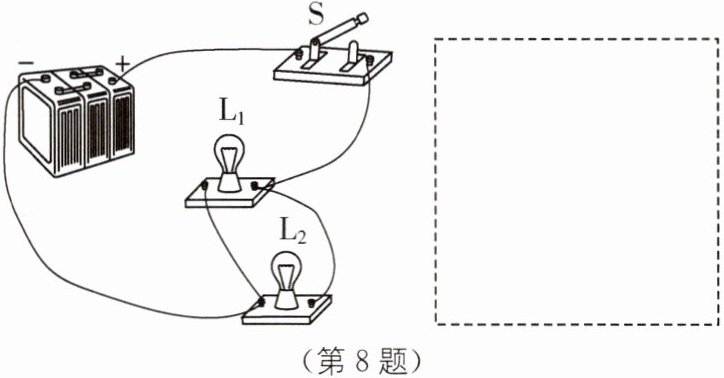

8. 根据如图所示的实物图,画出电路图。______

答案：
如图所示
