《2025年课时训练九年级物理上册苏科版江苏人民出版社》

1. 电路最基本的连接方式有______和______两种.把用电器逐个顺次连接起来的电路,叫作______电路.把用电器并列地连接起来的电路叫作______电路.

答案： 串联　并联　串联　并联

2. 在串联电路中,开关控制______的通断,开关串联的位置不同,它的控制作用______(填“相同”或“不同”).在并联电路中,干路中的开关可以控制______的通断,支路上的开关只能控制______的通断.

答案： 整个电路　相同　整个电路　开关所在的支路

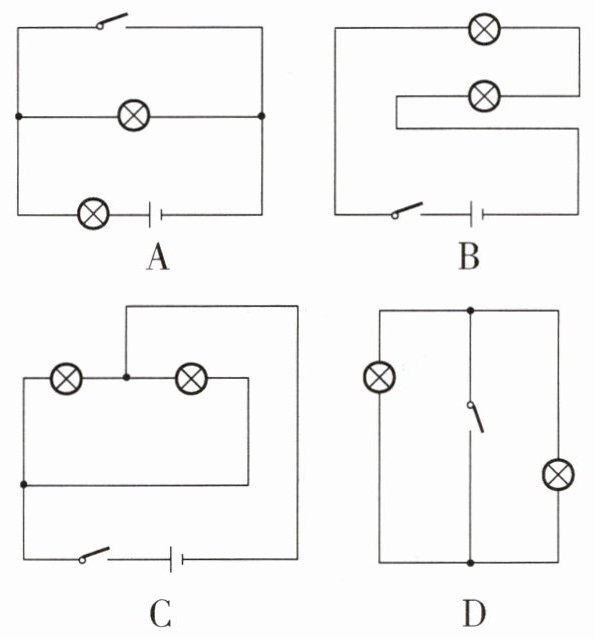

3. 下列电路图中两个灯泡组成并联电路的是( ).
A
B
C
D

答案： C

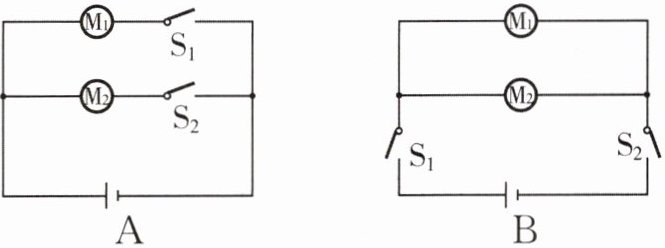

4. 某超市入口有两个通道,当人走近任何一个通道时,开关自动闭合,在电动机带动下,只有该通道门打开.以下电路符合要求的是( ).

A
B
C
D

答案： A　[解析]超市入口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机带动下，只有该通道门打开，这说明两个通道各有一个开关控制，互不影响，是并联的，且每个电动机都有各自的控制开关，故A正确，B、C、D错误.故选A

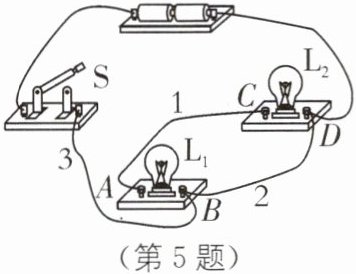

5. 如图所示的电路中$,L_1$和$L_2$是两个完全相同的小灯泡,下列说法正确的是( ).


A.闭合开关S,小灯泡$L_1、$$L_2$都能发光
B.闭合开关$S,L_1$发光$,L_2$不发光
C.要使小灯泡$L_1、$$L_2$串联,可去掉A、C之间的导线1
D.要使小灯泡$L_1、$$L_2$并联,可将导线3与$L_1$接线柱B连接的一端改接到$L_1$接线柱A上

答案： D　[解析]由题图可知，开关S闭合后，电流将从电源正极经过导线2与导线3和开关回到电源负极，造成电源短路，两灯都不发光，故A、B错误；要使小灯泡L₁、L₂串联，应去掉B、D之间的导线2，故C错误；若将导线3从接线柱B改接到接线柱A上，则两灯并联，且都能发光，故D正确.

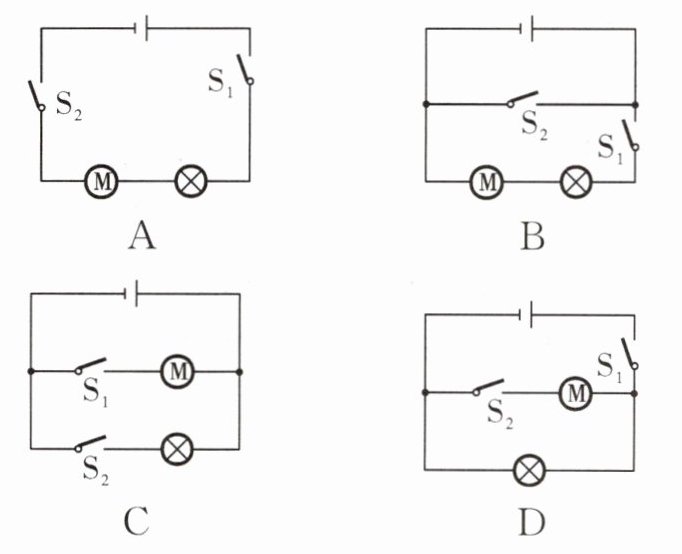

6. 第19届亚运会于2023年9月23日至10月8日在浙江省杭州市隆重举行,某科技小组的同学为亚运会开幕式设计了一款控制舞台灯光与五星红旗升降的电路原理图.闭合开关$S_1,$舞台灯亮起,按下开关$S_2$时,电动机才能启动控制五星红旗升降；若舞台灯不亮,电动机也不启动.下列电路设计符合要求的是( ).

A
B
C
D

答案： D　[解析]当开关S₁闭合时，舞台灯亮起，此时电动机不工作；当开关S₂闭合时，电动机才能启动，说明舞台灯与电动机互不影响，即两者是并联的，开关S₁在干路上，S₂在电动机支路上，故D符合要求.
