《2025年课时训练九年级物理上册苏科版江苏人民出版社》

1. 在探究电路中的电流关系时,首先要根据电路图连接好实物电路.连接时,开关应该是______的,电流表应该与待测电路______联,使电流从正接线柱______,负接线柱______.

答案： 断开　串　流入　流出

2. 晶体管收音机工作时需要的电压是6 V,则应把______节干电池______联起来作为电源使用.

答案： 4　串

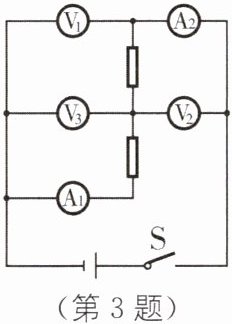

3. 如图所示电路中,闭合开关,电压表$V_1、$$V_2、$$V_3$示数分别为$U_1、$$U_2、$$U_3,$电流表$A_1、$$A_2$示数分别为$I_1、$$I_2,$电路均无故障,那么下列关系式正确的是( ).

$A. U_1= U_2= U_3,I_1= I_2$
$B. U_1= U_2+U_3,I_1= I_2$
$C. U_1= U_2+U_3,I_1＜I_2$
$D. U_1= U_2+U_3,I_1＞I_2$

答案： B

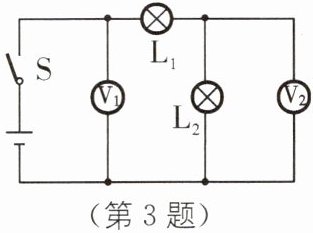

4. 如图所示电路,闭合开关S后,两灯均发光.请你仔细观察并分析此电路图,下列说法正确的是( ).

A.两灯串联,电压表$V_1$测量灯泡$L_1$两端的电压
B.两灯串联,电压表$V_2$测量灯泡$L_2$两端的电压
C.两灯并联,电压表$V_1$和电压表$V_2$的示数相同
D.两灯并联,电压表$V_1$和电压表$V_2$的示数不同

答案： B [解析]根据电路图可知，电流的路径只有一条，是串联电路，电压表V₁测量的是电源电压，电压表V₂测量的是灯泡L₂两端的电压；根据串联电路的电压规律可知，两电压表示数不同，且电压表V₁的示数大于V₂的示数.故B正确，A、C、D错误

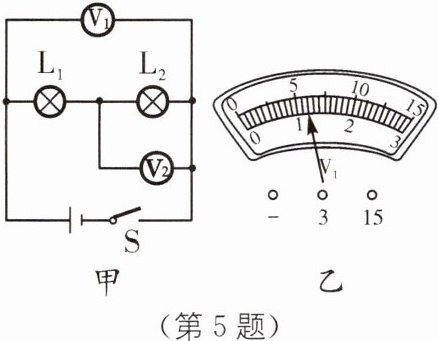

5. 如图甲所示,当开关闭合后,两灯都发光,此时$V_1、$$V_2$的示数均如图乙所示,则电源电压为______V,灯$L_1$两端的电压为______V,灯$L_2$两端的电压为______V.

答案： 6　4.8　1.2 [解析]两个灯泡为串联，串联电路中各用电器两端的电压之和等于总电压.电压表V₁测量的是电路两端的总电压，电压表V₂测量的是L₂两端的电压.所以电压表V₁的示数为电路的总电压，故选用的是0~15V量程，则电源电压为6V，电压表V₂的示数为L₂两端的电压，故选用的是0~3V量程，U₂=1.2V，由串联电路电压的特点可知，灯泡L₁两端电压为U₁=U - U₂=6V - 1.2V = 4.8V

6. 提分优练 用如图所示的电路探究串联电路的特点：

(1)在连接电路时,开关应该处于______状态,目的是______.
(2)闭合开关,两灯同时亮,断开开关,两灯同时灭；然后将开关S换接到$L_1$和$L_2$之间、$L_1$和电池正极之间,观察到相同的现象.这样操作是为了探究______.
(3)此电路图还可以探究串联电路的电压规律,请设计出利用$L_1$和$L_2$进行1次实验的记录数据的表格.
| 实验次数 | 电源电压U/V |$ L_1$两端电压$U_1/V $|$ L_2$两端电压$U_2/V $|
| :------- | :---------- | :------------- | :------------- |
| 1 | | | |

答案：

(1)断开　保护电路　
(2)串联电路中开关的作用与位置的关系　
(3)如表所示
