《2025年名师金典八年级科学上册浙教版》

10. 如图所示,一平面镜放在圆筒的中心处,平面镜正对筒壁上一点光源S,点光源发出一细光束垂直射向平面镜。平面镜从图示位置开始绕圆筒中心轴O匀速转动,在转动$30^\circ$角时,点光源在镜中所成的像转过的角度$\theta_1= ______,照射到筒壁上的反射光斑转过的角度\theta_2= ______。$

答案： $60^\circ$ $60^\circ$

11. 提词器由一个高亮度显示器和一块与其成$45^\circ$角的专用镀膜玻璃组成,镀膜玻璃将显示器上的文稿内容反射到演讲者前方,如图所示。当演讲者前方呈现“爱我中华”四个字时,他直接低头看显示器会看到______(填字母：A.爱我中华 B. 愛我中華 C. 华中我爱 D. 盞我中華)；增大显示器上的字体,演讲者看到的“字体”大小______(填“变大”“不变”或“变小”)。

答案： D变大

12. 如图所示是光在空气和玻璃两种介质中传播的路线,据图分析：反射角的大小是______,空气在界面的______(填“上”“下”“左”或“右”)侧。

答案： $60^\circ$ 左

13. 大卡车受车体限制,会出现视角盲区。右图是一辆卡车俯视图,D点为司机眼睛的位置,司机通过左侧的平面后视镜AB能看到车尾后部C点。请作出司机眼睛D看到车尾C点的光路图。

答案：

14. 人在岸上看鱼,有如图所示的A、B两个位置,一个代表鱼的实际位置,一个代表看到的鱼的虚像。请画出此人看到鱼的光路图,并用i标出入射角。

答案：

15. 小科同学利用图甲所示装置做“探究平面镜成像规律”的实验中。一起完成以下问题：

(1)为达到实验目的,小科最好选用的器材和实验环境是______(填字母编号)。
A. 用平面镜在明亮的环境中实验
B. 用茶色薄玻璃板在明亮的环境中实验
C. 用无色薄玻璃板在明亮的环境中实验
D. 用茶色薄玻璃板在较暗的环境中实验
(2)小科把一块薄玻璃板放在水平放置的白纸上,把点燃的蜡烛A放置在玻璃板前,再拿一支与之完全相同的蜡烛B(不点燃),竖立在玻璃板后面,来回移动蜡烛B,直到看上去蜡烛B和点燃的蜡烛A的像______为止。
(3)改变蜡烛A的位置,重复以上实验。移去玻璃板,用直线把每次实验中的蜡烛A和它的像的位置连起来,接下来的操作是______,并加以比较。
(4)小科为了探究平面镜成的像是虚像还是实像,设计了三种实验方案(如图乙所示),通过改变一块不透光木板(图中黑色长方形)的位置,人眼在不同的位置观察,从而达到探究目的。其中______方案可行。

答案：
(1)D　
(2)完全重合
(3)用刻度尺分别测出像和物到平面镜的距离　
(4)C

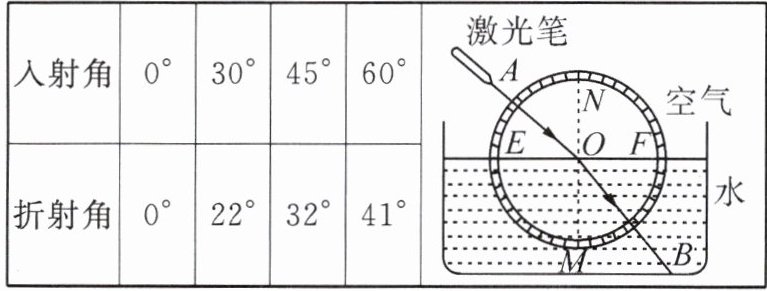

16. 小怡利用如图所示的实验装置探究光的折射。在玻璃水槽中竖直放置的光屏是由E和F两个半圆形光屏组成的,NOM为两个半圆形光屏的分界线,其中光屏F可绕直径NOM前后折转。实验测量数据如表所示。
| 入射角 | 0° | 30° | 45° | 60° |
| 折射角 | 0° | 22° | 32° | 41° |

(1)通过分析表格数据,你能得出什么结论：______。
(2)如图所示,若小怡将光屏F绕直径NOM前后折转一定角度,在光屏F上______(选填“能”或“不能”)看到折射光线。
(3)据所学知识及表格数据,当光与水面成68°角从水射入空气时,折射角等于______度。
(4)为了更好地显示实验时光在水中的传播路径,请你给小怡提供一个合理的措施______。

答案：
(1)当光从空气射向水中时，折射角随着入射角增大而增大，且入射角大于折射角
(2)不能　
(3)30　
(4)在水中滴入少量牛奶或墨水
