10. 如图所示的雷电是云层与大地之间或云层与云层之间的放电现象,放电的两者所带的是______种电荷；云层和空气摩擦带电的实质是______(填“产生了新电荷”或“电荷发生了转移”)。

答案： 异 电荷发生了转移

11. 如图所示,是一种课间音乐定时播放装置的原理图。“定时开关”是到达设定时间会自动断开的开关。闭合开关S,未到达设定时间时,播放器处于______状态；到达设定时间时,指示灯______(填“会”或“不会”)发光。

答案： 短路 会

12. 如图所示电路,闭合开关S后,两个灯泡都能发光,电流表$A_1$的示数为0.5安,电流表$A_2$的示数为0.3安。灯泡$L_1$和$L_2$的连接方式为______,通过灯$L_1$的电流为______安。

答案： 并联 0.2

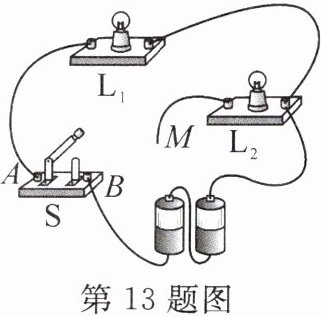

13. 如图所示,某同学要连接由$L_1$和$L_2$组成的并联电路。若开关S要同时控制两盏灯,应将导线M端接到图中______点；若开关S只控制$L_1,$则导线的M端应该接到图中的______点。(均填“A”或“B”)

答案： A B

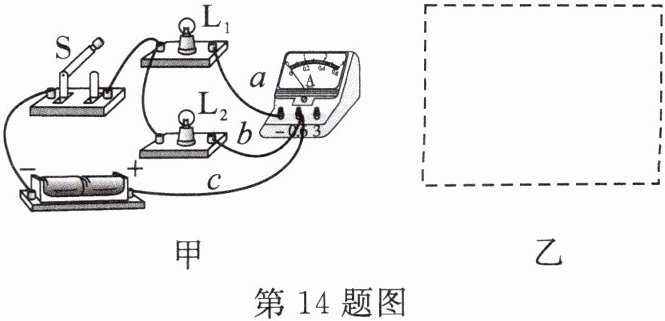

14. (10分)如图甲所示,是用电流表测量电流的实物连接图,请按要求回答下列问题。

(1)在图乙中画出图甲相应的电路图。______
(2)使用时应该将电流表与被测用电器______联在电路中,且使电流从电流表的正接线柱流入。在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,忘了______。
(3)图甲中电流表测量的是通过灯______(填$“L_1”$或$“L_2”)$的电流。
(4)如果要用电流表测通过$L_1$和$L_2$的总电流,且只允许移动一根导线,应将______。

答案：

(1)如图
(2)串 断开开关
(3)L₁
(4)导线b的右端接在电流表的“-”接线柱上

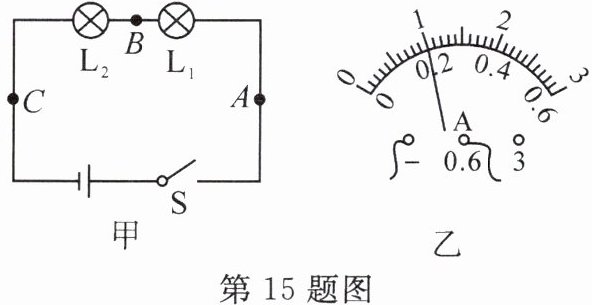

15. (6分)如图甲所示的串联电路中,闭合开关S时,小桂发现灯泡$L_1$比$L_2$更亮,他猜想可能有以下原因：
猜想一：经过$L_1$的电流比$L_2$大。
猜想二：$L_1$更加靠近电源正极。

(1)为了验证猜想一,小桂用电流表分别测出图甲A、B、C三处的电流,电流表示数均如图乙所示,为______A,说明猜想一错误。
(2)为了验证猜想二,在不增加其他器材的条件下,该如何操作？若猜想二不成立则观察到的现象是什么？______

答案：
(1)0.2
(2)操作:断开开关,对调两灯的位置后闭合开关,观察比较两灯的亮度。现象:灯L₁仍比L₂亮。
