《2025年名师金典八年级科学上册浙教版》

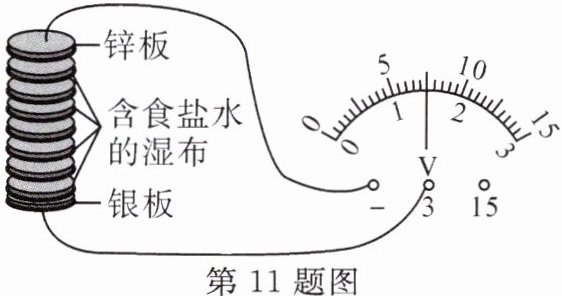

11. 意大利人伏打于 1791 年发明了最早的电池—伏打电堆,小嘉仿造了一个伏打电堆,并用电压表测量其电压,如图所示。此电池的正极是______(填“锌板”或“银板”)；要使其电压达到 6V,需要串联______个这样的电堆。

答案： 银板　4

12. 如图所示,老师将废弃灯泡的玻璃外壳小心打碎,留下灯头和固定两根引线的玻璃芯,将与之相连的灯丝去掉,利用灯头把玻璃芯与一盏灯泡串联接入电路中,此时灯泡______(填“能”或“不能”)发光。然后用酒精灯加热玻璃芯,当玻璃芯达到红炽状态时,灯泡______(填“能”或“不能”)发光。该实验说明______。

答案： 不能　能　导体与绝缘体在一定条件下能相互转化

13. 如图所示,电压表 V 是测灯泡______两端的电压,电压表$ V_1 $测的是______两端的电压。

答案： L₂　灯泡L₁

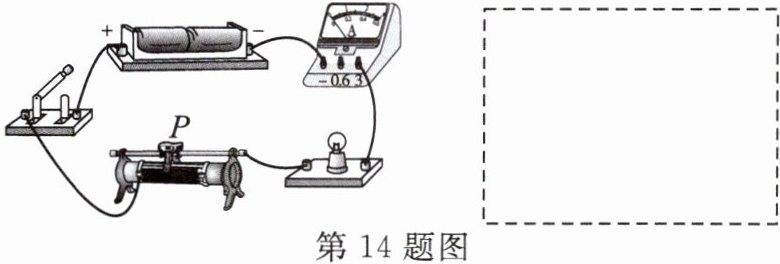

14. (5 分)如图为“用滑动变阻器改变电流”的实验。

(1) 请根据实物图,在虚线框中画出电路图。
(2) 在闭合开关前,滑动变阻器的滑片 P 应该移动到最______(填“左”或“右”)端,起到______的作用。
(3) 闭合开关,当滑片 P 向右端滑动时,小灯泡______(填“变亮”“变暗”或“不变”)。
(4) 开始实验后,如果某同学发现无论怎样移动滑片 P,小灯泡的亮度都不发生变化,而且一直很暗,这可能是______。

答案：
(1)如图　
(2)右　保护电路　
(3)变暗　
(4)滑动变阻器接入的是下端两个接线柱

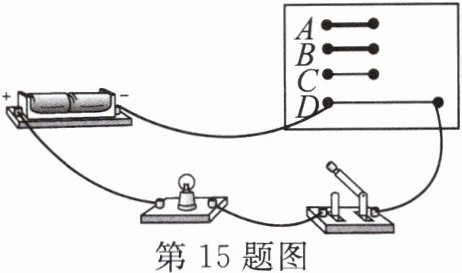

15. (4 分)“探究影响导体电阻大小的因素”的实验装置如图所示,在实验中使用四根电阻丝,其中 A 是锰铜合金丝,B、C 和 D 是镍铬合金丝,A、B 横截面积相同,C、D 横截面积相同、长度不同。

(1) 实验中通过观察______比较电阻的大小。
(2) 实验中采用的研究方法是______和转换法。
(3) 将 A、B 两根电阻丝分别接入电路进行实验,发现接电阻丝 B 时,小灯泡明显变暗,可得出结论：其他条件相同情况下,导体的电阻大小与导体的______有关。
(4) 将 C、D 两根电阻丝接入电路进行实验,其得到的实验结论被实际应用到了下列______的工作原理中。
A. 滑动变阻器
B. 电流表

答案：
(1)小灯泡的亮度　
(2)控制变量法　
(3)材料　
(4)A

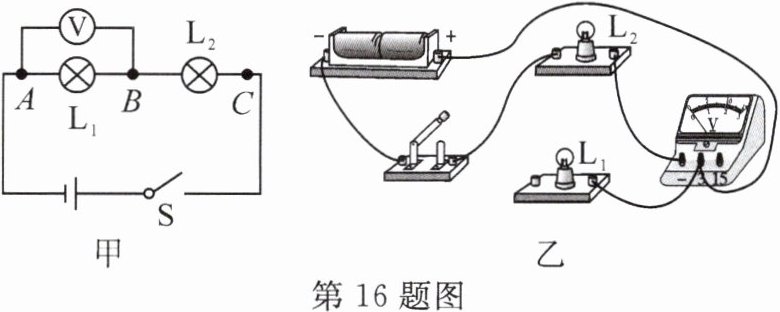

16. (5 分)如图所示,小滨和小江运用串联电路的电压特点进行相关实验,回答下列问题。

(1) 请按图甲,连接好图乙中的实物图。
(2) 他们先用电压表测灯$ L_1 $两端电压,再测 B、C 两点间的电压时,小滨和小江用了二种不同的方法,请你对他们的做法进行评价。
① 小滨：只将电压表接 A 的一端改接 C,这种接法是否可行？说明理由。
② 小江：只将电压表接 B 的一端改接 C,这种接法是否可行？说明理由。

答案：
(1)如图　
(2)①不可行，电压表正负接线柱接反了。②不可行，被测电压可能会超过电压表的量程(或可行，只要电源电压不超过此时电压表所选量程，两灯的串联总电压减去灯L₁两端的电压就等于L₂两端的电压)。
