10. 如图所示的电路,将滑动变阻器滑片$P$移到最左端,闭合开关$S$,若将滑片$P$向右移动,则电路的总电阻______,电压表示数______,电流表示数______。(均填“变大”“变小”或“不变”)

答案:
不变 变小 不变

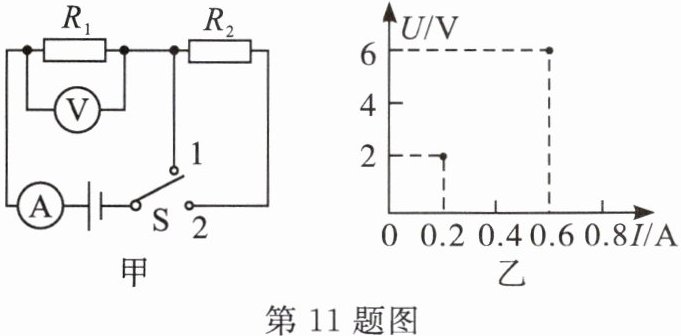

11. 如图甲,当开关$S$从2转到1时,根据电流表和电压表对应的示数,$U—I$坐标系中描绘了相对应的点,如图乙,则电源电压为______伏,$R_1$的阻值为______欧,$R_2$的阻值为______欧。

答案:
6 10 20

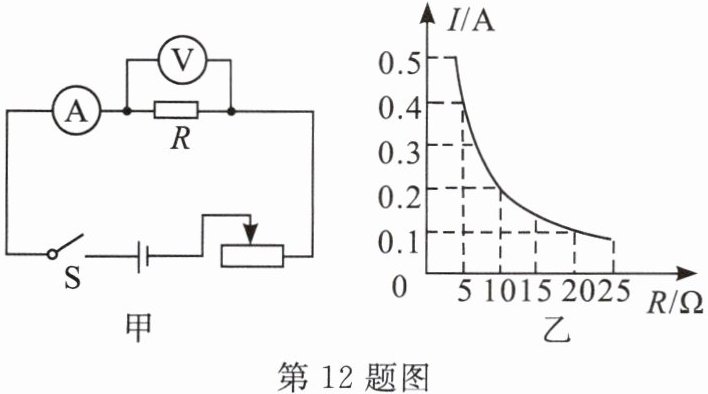

12.(10分)现有下列器材:学生电源(电压恒为6伏),电流表(0~0.6安,0~3安)、电压表(0~3伏,0~15伏)、定值电阻(5欧、10欧、20欧各1个)、开关、滑动变阻器和导线若干,利用这些器材探究“电流与电阻的关系”。

(1)该实验中滑动变阻器的作用除了保护电路外,还有______。
(2)实验中依次接入三个定值电阻,记下电流表的示数,得到如图乙所示的电流$I随电阻R$变化的图象,由图象可以得出结论:______。
(3)上述实验中,小明用5欧的电阻做完实验后,接着把$R$换成10欧的电阻接入电路,闭合开关,向______(填“左”或“右”)移动滑片,使电压表示数为______时,读出电流表的示数。
(4)为完成整个实验,应该选取哪种规格的滑动变阻器?______。
A. 30欧 1.0安 B. 50欧 1.0安
(1)该实验中滑动变阻器的作用除了保护电路外,还有______。
(2)实验中依次接入三个定值电阻,记下电流表的示数,得到如图乙所示的电流$I随电阻R$变化的图象,由图象可以得出结论:______。
(3)上述实验中,小明用5欧的电阻做完实验后,接着把$R$换成10欧的电阻接入电路,闭合开关,向______(填“左”或“右”)移动滑片,使电压表示数为______时,读出电流表的示数。
(4)为完成整个实验,应该选取哪种规格的滑动变阻器?______。
A. 30欧 1.0安 B. 50欧 1.0安
答案:
(1)调节电阻两端的电压不变
(2)电压一定时,电流与电阻成反比
(3)左 2V
(4)B
(1)调节电阻两端的电压不变
(2)电压一定时,电流与电阻成反比
(3)左 2V
(4)B

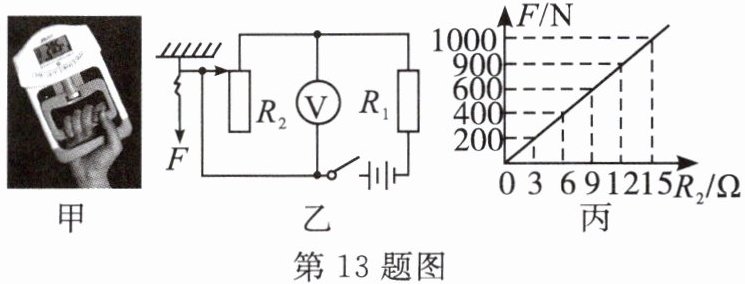

13.(7分)某学习小组同学想制作如图甲所示的简易握力计,选用电压表来显示握力的大小。他们设计的电路原理图如图乙,其中电源电压3伏,定值电阻$R_1$阻值为6欧,电压表量程为0~3伏,轻质细杆将弹簧与滑动变阻器$R_2$的滑片相连。

(1)【初步调试】用手往下拉弹簧,电压表示数______(填“变大”“变小”或“不变”)。
(2)【表盘改造】为方便读数,小组同学想在电压表表盘上标注相应的握力值。经测定,变阻器$R_2接入电路的阻值与握力F$关系如图丙,求在电压表刻度为1.5伏的位置上所标注的握力大小。(写出计算过程)
(3)【优化改进】握力一定时,电压表指针的偏转角度越大,握力计的精确度就越高。下列改进方法能提高握力计精确度的有______。
A. 定值电阻更换为3欧
B. 电源电压增大到4伏
C. 电压表用0~15伏量程
D. 电压表改接在$R_1$两端
(1)【初步调试】用手往下拉弹簧,电压表示数______(填“变大”“变小”或“不变”)。
(2)【表盘改造】为方便读数,小组同学想在电压表表盘上标注相应的握力值。经测定,变阻器$R_2接入电路的阻值与握力F$关系如图丙,求在电压表刻度为1.5伏的位置上所标注的握力大小。(写出计算过程)
(3)【优化改进】握力一定时,电压表指针的偏转角度越大,握力计的精确度就越高。下列改进方法能提高握力计精确度的有______。
A. 定值电阻更换为3欧
B. 电源电压增大到4伏
C. 电压表用0~15伏量程
D. 电压表改接在$R_1$两端
答案:
(1)变大
(2)定值电阻两端的电压$U_{1}=U-U_{2}=3\mathrm{V}-1.5\mathrm{V}=1.5\mathrm{V}$,此时通过电路的电流$I=\frac{U_{1}}{R_{1}}=\frac{1.5\mathrm{V}}{6\Omega}=0.25\mathrm{A}$,此时滑动变阻器接入电路的电阻$R_{2}=\frac{U_{2}}{I}=\frac{1.5\mathrm{V}}{0.25\mathrm{A}}=6\Omega$,由图丙可知此时的握力为400N,即在电压表刻度为1.5V的位置上所标注的握力为400N。
(3)AB
(1)变大
(2)定值电阻两端的电压$U_{1}=U-U_{2}=3\mathrm{V}-1.5\mathrm{V}=1.5\mathrm{V}$,此时通过电路的电流$I=\frac{U_{1}}{R_{1}}=\frac{1.5\mathrm{V}}{6\Omega}=0.25\mathrm{A}$,此时滑动变阻器接入电路的电阻$R_{2}=\frac{U_{2}}{I}=\frac{1.5\mathrm{V}}{0.25\mathrm{A}}=6\Omega$,由图丙可知此时的握力为400N,即在电压表刻度为1.5V的位置上所标注的握力为400N。
(3)AB
