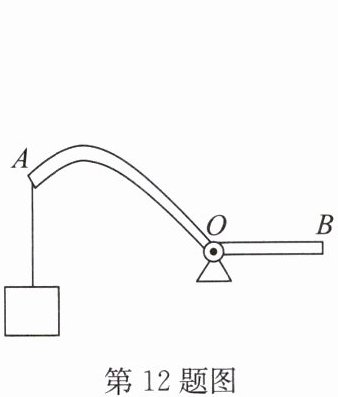

12. 如图所示,在杠杆AB上挂一个物体。为使杠杆平衡,请在杠杆上画出最小的动力F及其力臂l。

答案：

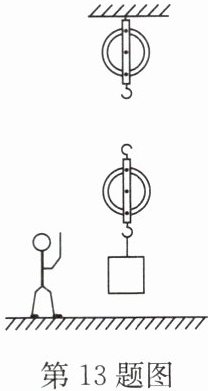

13. 如图所示,画出人站在地面上向下拉绳提升物体时滑轮组的绕线。

答案：

14. (2024·东台月考)小明在做“探究杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
(1)挂钩码前,杠杆在图甲所示的位置静止,此时杠杆处于平衡(填“平衡”或“非平衡”)状态；要想使杠杆在水平位置平衡,接下来应将杠杆两端的螺母向左(填“左”或“右”)侧调节。
(2)如图乙所示,小明在A点挂2个重力均为1N的钩码,在B点用弹簧测力计竖直向下拉杠杆,使其在水平位置平衡,弹簧测力计的示数为3N,于是小明便得出了杠杆的平衡条件为$F_1l_1= F_2l_2。$小华认为他这样得出的结论是不合理的,原因是一次实验得出的结论具有偶然性。
(3)小明竖直向下拉弹簧测力计,使杠杆从水平位置缓慢转过一定角度,如图丙所示,此过程中,弹簧测力计的示数不变(填“变大”“变小”或“不变”)。
(4)实验结束后,小明提出了新的探究问题：“若支点不在杠杆的中点时,杠杆的平衡条件是否仍然成立？”于是小组同学利用如图丁所示装置进行探究,发现在杠杆左端的不同位置,用弹簧测力计竖直向上拉使杠杆处于水平平衡状态时,测出的拉力大小都与杠杆平衡条件不相符。其原因是杠杆的重力对杠杆平衡有影响。

答案：
(1)平衡　左　
(2)3　一次实验得出的结论具有偶然性
(3)不变　
(4)杠杆的重力对杠杆平衡有影响

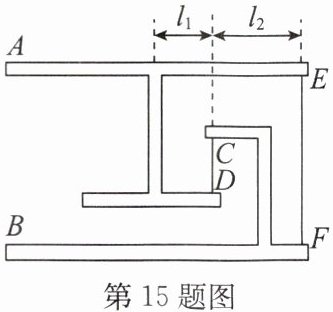

15. 如图所示为一个看似悬浮的桌子,其中A为桌面部分,B为桌子的底架,这两部分之间仅靠竖直轻绳CD和EF相连。已知A的总质量为3.2kg且质量左右对称分布；CD到A对称轴以及EF的距离分别为$l_1= 20cm$和$l_2= 40cm,$则绳CD产生的拉力为______N。(g取10N/kg)

48

答案： 48 【点拨】A的重力G=mg=3.2kg×10N/kg=32N；计算绳CD产生的拉力时，E为支点，则此时A的重力的力臂l_A=l₁+l₂=20cm+40cm=60cm，绳CD拉力的力臂l_CD=l₂=40cm。根据杠杆的平衡条件可知：F_CD l_CD=G l_A，即F_CD×40cm=32N×60cm，解得F_CD=48N。
