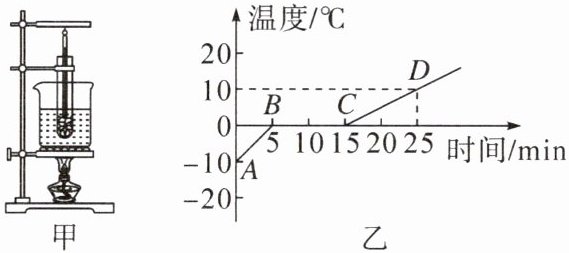

例 如图甲是探究“冰熔化时温度的变化规律”的实验装置图。

(1)实验过程中,安装实验器材时,应该自下而上(选填“自上而下”或“自下而上”);除图甲中器材外,还需要用到的测量器材是秒表。
(2)采用水浴法加热的目的是使冰受热均匀。
(3)将冰熔化时温度的变化情况绘制成如图乙所示的图像。根据图像可知,在第8min时,该物质处于固液共存态;熔化过程大约经历了10min;冰在熔化时温度保持不变。

答案： 【解析】：
(1)在安装实验器材时，为了确保酒精灯的外焰能够加热到石棉网，应该从下往上安装，这样可以避免调整的麻烦，实验过程中需要测量温度和时间，因此除了图中所示的器材外，还需要用到秒表来测量时间。
(2)采用水浴法加热的目的是为了使冰受热均匀，这样可以更准确地观察冰熔化时温度的变化规律。
(3)根据图乙所示的图像，在第8分钟时，冰的温度保持在0摄氏度不变，说明冰正在熔化，处于固液共存状态，熔化过程从第5分钟开始，到第15分钟结束，共经历了10分钟，在熔化过程中，冰的温度保持不变。
【答案】：
(1)自下而上；秒表
(2)受热均匀
(3)固液共存；10；保持不变
