1. 在并联电路中,干路电流等于
各支路电流之和
;表达式为I=I₁+I₂
.
答案：
各支路电流之和 I=I₁+I₂
2. 在并联电路中,电路两端的总电压与
各支路两端电压相等
;表达式为U=U₁=U₂
.
答案：
各支路两端电压相等 U=U₁=U₂

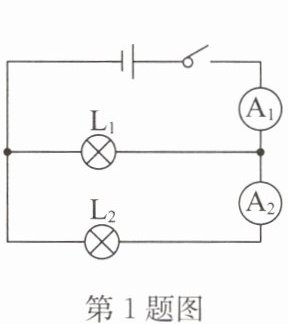

1. 在如图所示的电路中,闭合开关,电流表$A_{1}$的示数为0.6A,电流表$A_{2}$的示数为0.2A,则通过灯泡$L_{1}$的电流为
0.4
A,通过灯泡$L_{2}$的电流为0.2
A.
答案：
0.4 0.2
2. 如图所示,闭合开关S后,电压表的示数为2.4V,则灯$L_{2}$两端的电压为
2.4
V,电源电压为2.4
V.
答案：
2.4 2.4
3. 如图所示为家用插线板示意图.图中A线接入家庭电路中,B线接台灯,C线接取暖器,两个用电器均正常工作时,A、B、C三处的电流分别为$I_{A}$、$I_{B}$、$I_{C}$.则它们的大小关系正确的是 (
A.$I_{A}= I_{B}$
B.$I_{C}= I_{A}+I_{B}$
C.$I_{B}= I_{C}$
D.$I_{A}= I_{B}+I_{C}$
D
)A.$I_{A}= I_{B}$
B.$I_{C}= I_{A}+I_{B}$
C.$I_{B}= I_{C}$
D.$I_{A}= I_{B}+I_{C}$
答案：
D
4. 如图所示,探究“并联电路电流的特点”.
(1)连接电路的过程中,开关应处于
(2)图乙中的电流表测量的是图甲中
(3)当电流表测量A处的电流时,示数如图丙所示,此时通过灯泡$L_{1}$的电流是
(4)实验中发现两个小灯泡,一个很亮,一个发光微弱,造成这种现象的原因可能是
A. 通过两个灯泡的电流不同
B. 两个灯泡两端的电压不同
(1)连接电路的过程中,开关应处于
断开
状态.(2)图乙中的电流表测量的是图甲中
C
(填“A”“B”或“C”)点的电流.(3)当电流表测量A处的电流时,示数如图丙所示,此时通过灯泡$L_{1}$的电流是
0.3
A.(4)实验中发现两个小灯泡,一个很亮,一个发光微弱,造成这种现象的原因可能是
A
.A. 通过两个灯泡的电流不同
B. 两个灯泡两端的电压不同
答案：
(1)断开
(2)C
(3)0.3
(4)A
(1)断开
(2)C
(3)0.3
(4)A
