《2025年启东中学作业本九年级物理上册苏科版苏北专版》

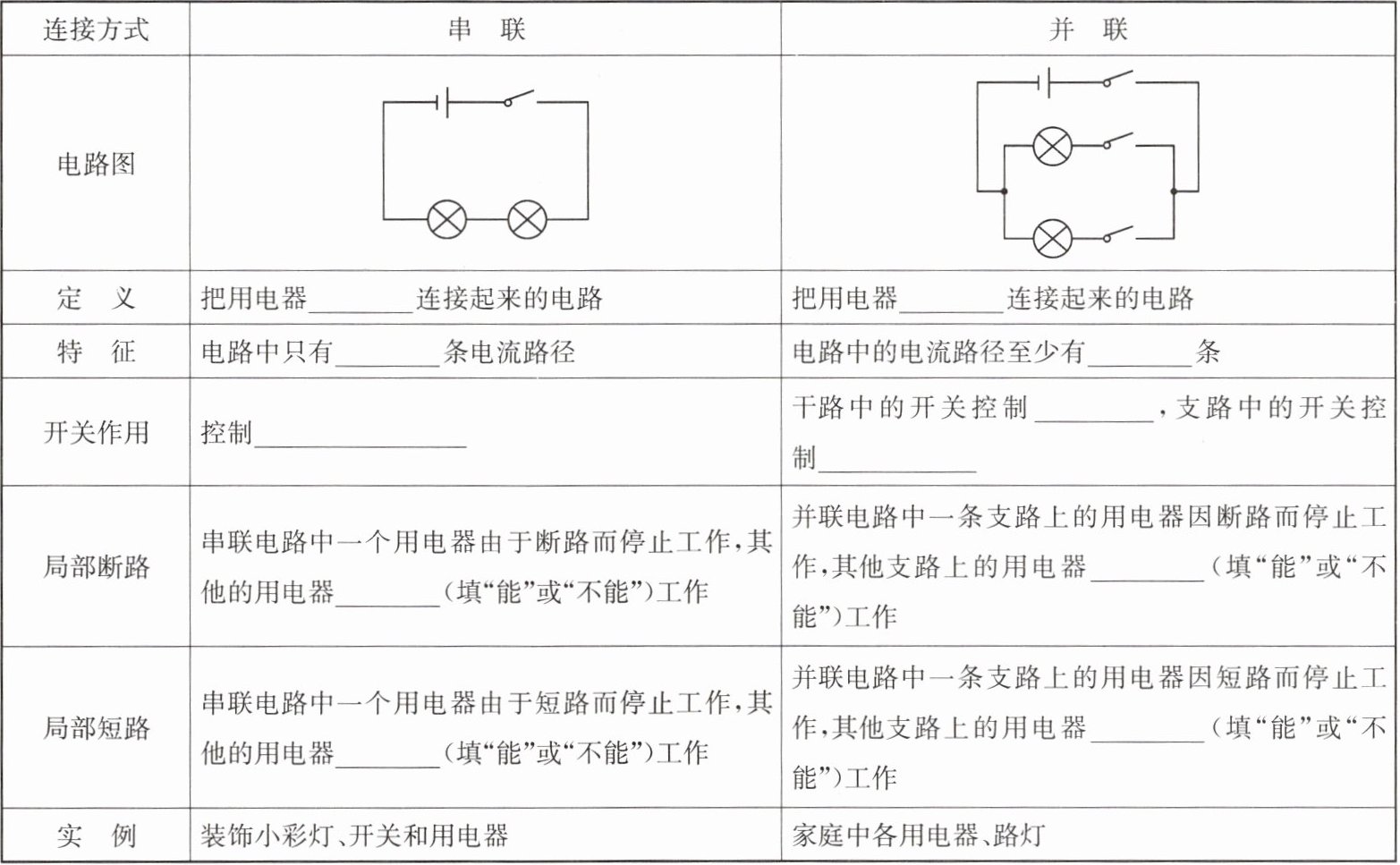

答案： 逐个顺次　并列地　一　两　整个电路　整个电路　其所在支路　不能　能　能　不能

1. 如图所示电路中：
(1)若使L_{1}、L_{2}串联,则应闭合开关S₂. (2)若使L_{1}、L_{2}并联,则应闭合开关S₁、S₃.
(3)若只闭合S_{1}而断开S_{2}、S_{3},则灯L₂亮. (4)若闭合S_{1}、S_{2}而断开S_{3},则灯L₂亮.
(5)同时闭合开关S₂、S₃,电源短路,这是不允许的.

答案： 1.
(1)S₂
(2)S₁、S₃
(3)L₂
(4)L₂
(5)S₂、S₃

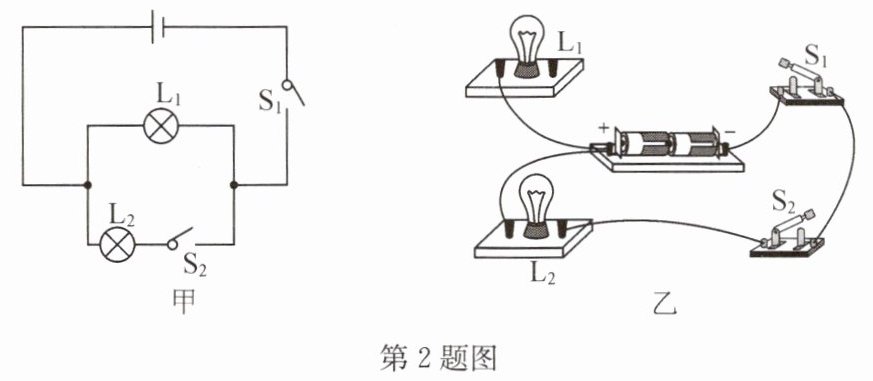

2. 按照图甲所示的电路图,用笔画线代替导线,将图乙中的元件连接完整.

答案：

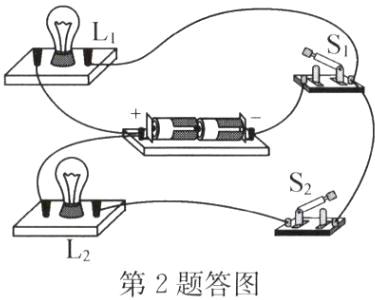

2.如答图所示
