《2025年考点分类集训期末复习寒假作业八年级物理深圳专版》

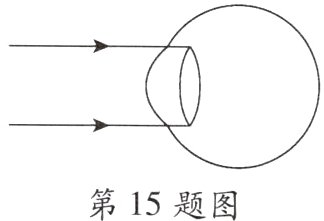

15. 小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入射光线经他的晶状体折射后对应光线的大致位置。
　　　　　

答案：

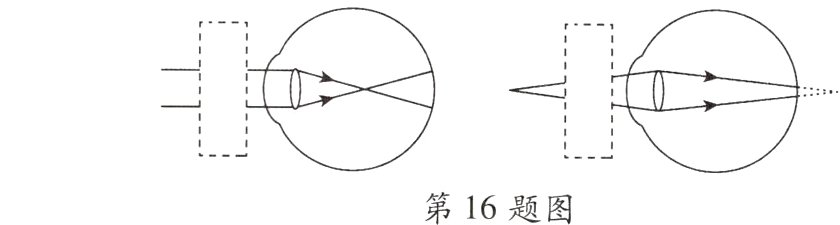

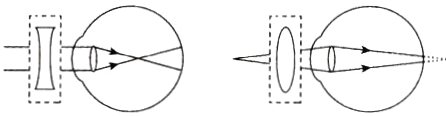

16. 如图所示，请在图中的虚线框内画出能矫正该眼睛视力的透镜。

答案：

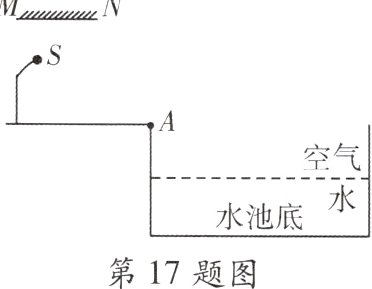

17. 如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：(1)S在平面镜中所成的像S'；(2)S经MN反射后过A点的反射光线OA；(3)OA照射到水池底的光路图。
　　　　

答案：

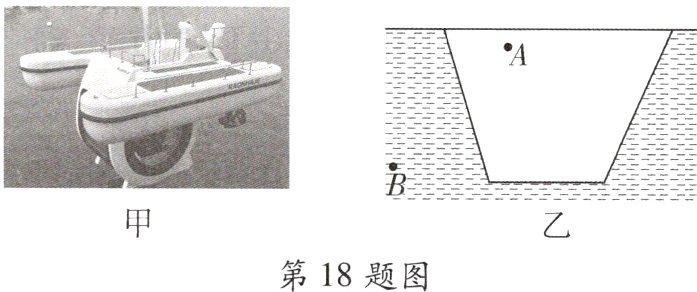

18. 如图甲为一种半潜式游艇，其底部一层可潜至水面以下，游客可通过其透明玻璃窗观赏海底世界。图乙为某半潜式游艇的水下部分，在图乙中画出：
①游客眼睛在A处透过左侧窗户观赏海底珊瑚B的光路图；
②眼睛A通过左侧透明玻璃成的像A'。
　　　　　

答案：

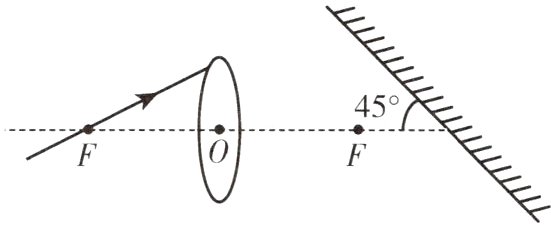

19. 如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
　　　　　　　　　　　　　

答案：

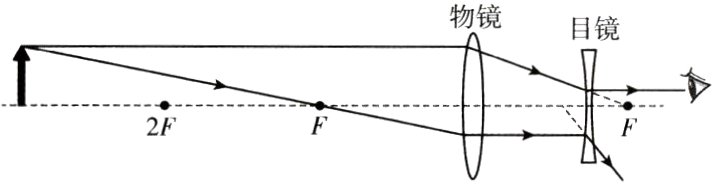

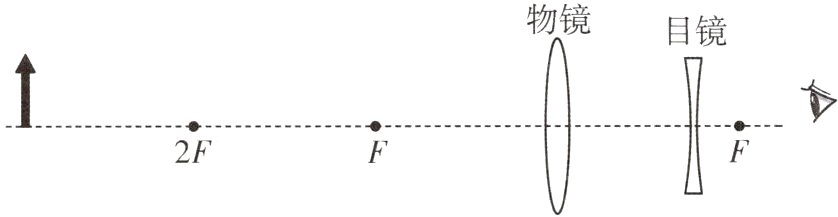

20. 这是伽利略望远镜的原理，请尝试作出人所看到的物体的像。(图中已知凸透镜的右焦点和凹透镜的右焦点重合)
　　　　　　　　　

答案：
