《2025年考点分类集训期末复习寒假作业八年级物理深圳专版》

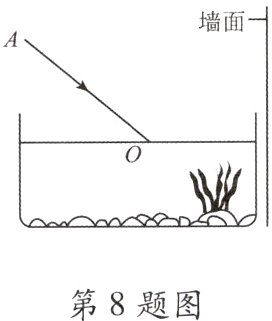

8. 如图所示，小华用激光笔照射家里的鱼缸，在墙面和鱼缸底部均发现了照射的光斑。请画出激光束AO在墙面和鱼缸底部形成光斑的光路图。
　　　

答案：

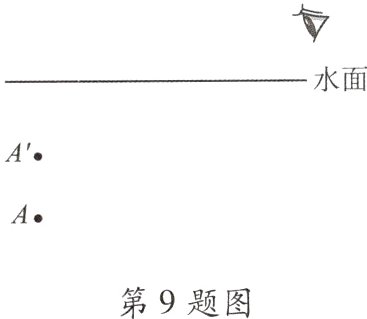

9. 安全教育 防溺水六不准中“不要到不熟悉的河边、池塘等地方下水游泳”，清澈的水看似很浅，实则很深，不明水情擅自下水容易发生溺水事故。在学习了物理之后，我们可以从物理的角度认识其中的原理，请在图中画出入眼看到池底A的大致光路图(A'是人眼看到的池底A的像)。
　　　　　

答案：

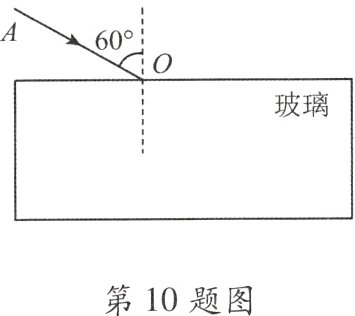

10. 光从空气斜射入玻璃砖，请在图中画出光进入玻璃砖和离开玻璃砖后的两条折射光线的大致位置。
　　　　　

答案：

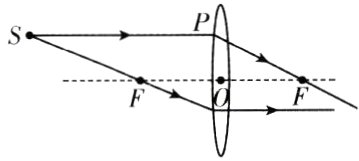

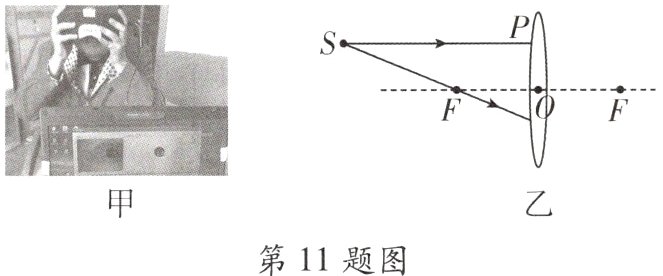

11. 如图甲所示是我国首创的“吸毒人员瞳孔检测鉴定仪”，它主要对眼球经凸透镜成的像进行分析，从而为辨别吸毒人员提供了依据。如图乙所示是两束来自眼球表面的光，请画出此光线经凸透镜后折射光线的位置。
　　　

答案：

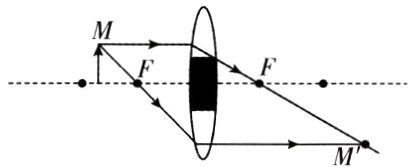

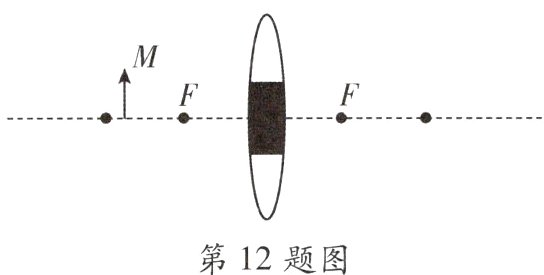

12. “天宫课堂”在中国空间站精彩开讲并向全球直播，其中的“水球透镜”实验给人们留下了深刻的印象——通过带气泡的水球看到的竟然是一正一反两个像！经过仔细比对加气泡前后的成像现象，同学们推测：如果把凸透镜的中间部分遮住，也应该可以成像。请在图中画出M点的成像光路图。
　　　　　

答案：

13. 家庭的防盗门上通常会装有“猫眼”，在门外一侧的是凹透镜，门内一侧的是凸透镜，其作用就是让屋内的人能观察屋外情况，同时保证屋外的人无法看清屋内。如图所示是室外物体经过凹透镜进行第一次成像，请画出此光线经凹透镜折射后的大致位置。
　　　　　　　　　　

答案：

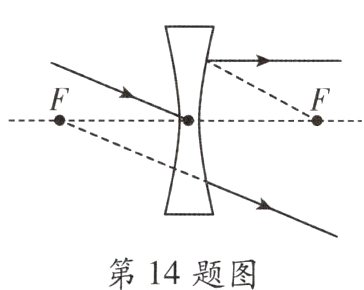

14. 如图，请作出凹透镜的入射光线及折射光线。
　　　　　

答案：
