6. 小明想测量额定电压为$6\ V$的灯泡的额定功率(该灯泡正常发光时的电阻约为$4\ \Omega$)。实验器材有：电源一个、滑动变阻器一只、电流表(量程为$0\sim 0.6\ A$和$0\sim 3\ A$)一只、电压表(量程为$0\sim 3\ V$和$0\sim 15\ V$)一只、开关一个、导线若干。
(1) 将实验电路图画在虚线框里。
(2) 连接实验电路时，开关应处于断开状态，滑动变阻器的滑片应移到阻值最大位置，电流表应选择0~3 A的量程，电压表应选择0~15 V的量程。
(3) 实验时，应调节滑动变阻器，使电压表的示数为6$V$。若此时电流表的示数如图所示，则通过灯泡的电流为1.2$A$，灯泡的额定功率为7.2$W$。

答案：
(1) 实验电路图：
[虚线框内电路图描述：电源、开关、滑动变阻器、电流表、灯泡串联，电压表并联在灯泡两端]
(2) 断开；阻值最大；$0\sim 3\ A$；$0\sim 15\ V$
(3) 滑动变阻器；$6$；$1.2$；$7.2$

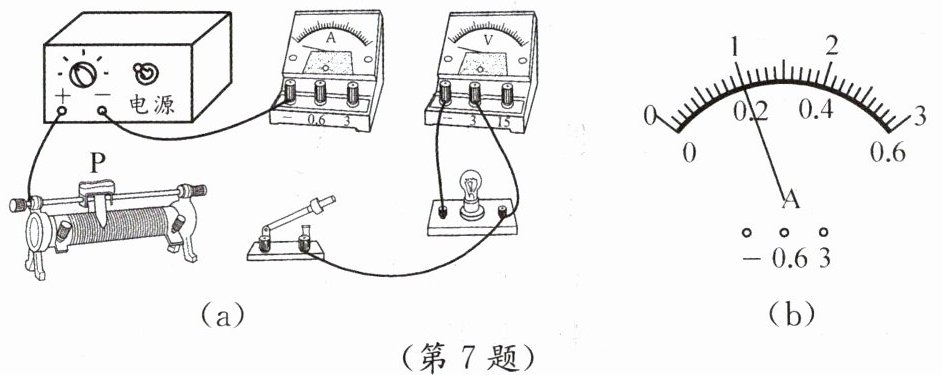

7. 某小组同学在测定灯泡的额定功率时，所用的器材有：电压为$6\ V$的电源、额定电压为$2.5\ V$的灯泡(额定功率小于$1\ W$)、滑动变阻器，以及符合实验要求的电表、开关和导线。如图(a)所示是小亮未连接完的电路。
(1) 本实验的原理是$P=UI$(用公式表示)。
(2) 请你用笔画线代替导线，将图(a)所示的电路连接完整。要求滑动变阻器的滑片 P 向右移动时，灯泡变亮。
(3) 小亮正确连接电路后闭合开关，发现电流表、电压表均有示数，但灯泡却不发光。导致这一现象的原因可能是滑动变阻器接入电路的电阻过大（或灯泡实际功率太小）。
(4) 实验中，小亮在移动滑动变阻器滑片 P 的同时，眼睛应注意观察B(选填序号)。
A. 灯泡的亮度
B. 电压表的示数
C. 电流表的示数
D. 滑动变阻器的滑片 P
(5) 当灯泡正常发光时，电流表的示数如图(b)所示，则灯泡的额定功率是0.5$W$，此时灯泡的电阻是12.5$\Omega$。同组的小明在计算灯泡正常发光的电阻时，将在不同电压下所测得的电阻相加，并求出平均值，这种方法是错误的，原因是忽略了温度对灯丝电阻的影响。

答案：
(1) $ P=UI $
(2) （滑动变阻器右下接线柱与开关右接线柱相连，电压表“3”接线柱与灯泡右接线柱相连）
(3) 滑动变阻器接入电路的电阻过大（或灯泡实际功率太小）
(4) B
(5) 0.5；12.5；温度
