《2025年长江作业本同步练习册八年级物理上册人教版》

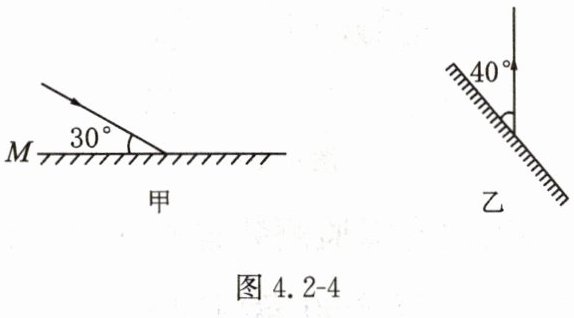

7. 请完成图4.2-4甲、乙中的光路图，并标出反射角的大小。

答案：

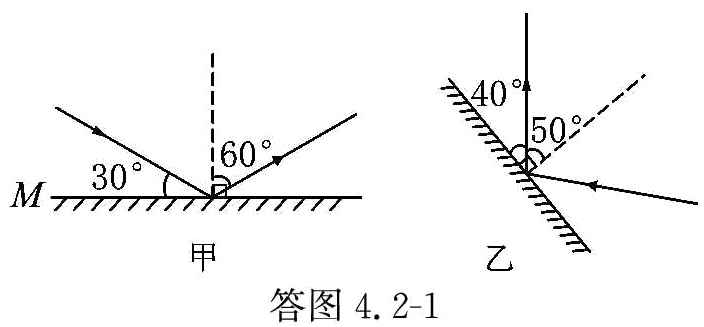

7.如答图4.2-1所示　　

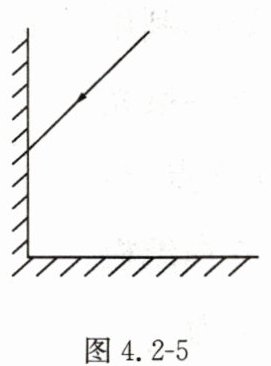

8. 自行车的尾灯是由许多很小的角反射器组成的。角反射器其实就是两个相互垂直的平面镜，如图4.2-5所示。请在图4.2-5中准确画出所给入射光线经两平面镜反射后的反射光线。

答案：

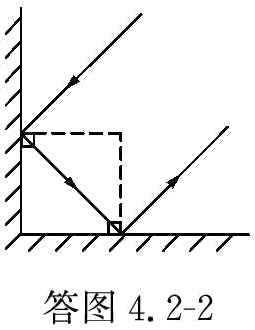

8.如答图4.2-2所示　　

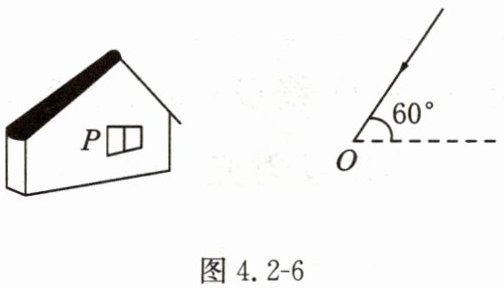

9. 如图4.2-6所示，在O点放置一个平面镜，使与水平方向成60°角的太阳光经平面镜反射后，水平射入窗口P中。请你在图中画出平面镜的位置，并标出反射角的大小。

答案：

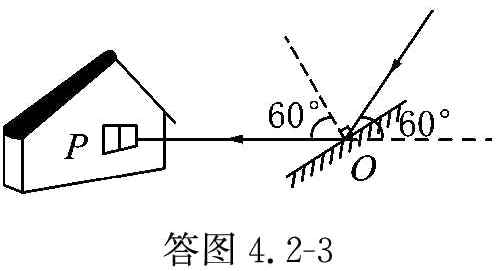

9.如答图4.2-3所示　　

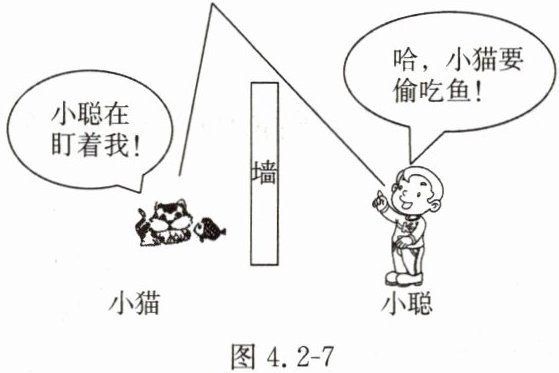

10. 如图4.2-7所示，小聪通过一个平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷吃鱼时的光的传播方向，并根据光的反射定律画出平面镜。

答案：

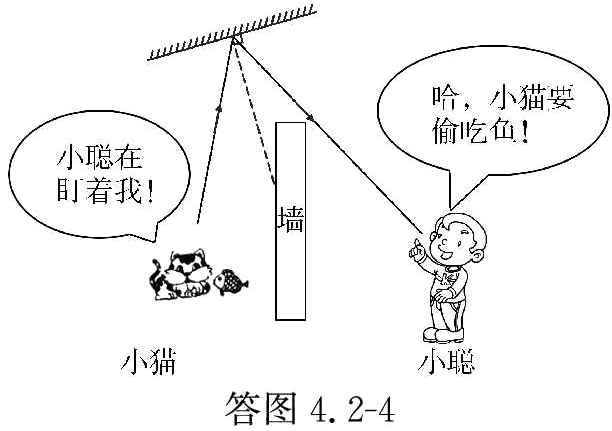

10.如答图4.2-4所示
