《2025年同步轻松练习八年级物理上册人教版》

7. 生活中有很多凸透镜成像的现象。下图为天宫课堂中航天员通过水球成像的情景。图中的水球相当于______镜,通过水球,航天员的脸成了一个______、______的像；它与______(填“照相机”“投影仪”或“放大镜”)的成像情况相似。

答案： 凸透镜　倒立　缩小　照相机

8. 如图所示,铅笔斜插入装有水的圆柱形玻璃杯中,从侧面看铅笔好像在水面处折断了,这是光的______现象。水中部分看起来比水面上的部分要粗一些,这是因为盛水的圆柱形玻璃杯相当于______透镜,成______(填“实”或“虚”)像。

答案： 折射　凸　虚

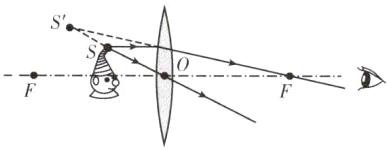

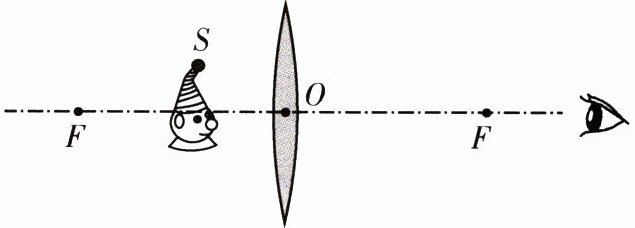

9. 小丽将小玩偶靠近爷爷的老花镜,透过老花镜看到了小玩偶的像,请作光路图确定玩偶$S点所成像S'$点的位置。图中$O$点为老花镜的光心,$F$点为其焦点。

答案：
如图所示
　　

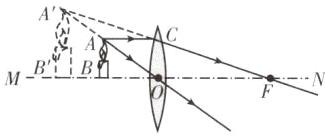

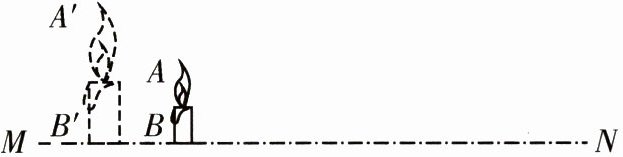

10. 如图所示,$MN$为凸透镜的主光轴,$AB$为蜡烛,$A'B'$为蜡烛所成的像,请用作图法确定凸透镜及一个焦点$F$的位置,并将它们画出。

答案：
如图所示
　　　

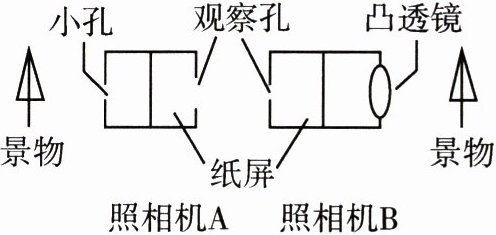

11. 小亮同学用纸盒做了两个照相机模型,如图所示,照相机$A$在一个纸盒的中央粘上了一张薄片作为屏幕,一边盖上开一个小孔,另一边开一个大孔用来观察；照相机$B$是两个大小相差不大的纸筒套在一起做成的,其中一个纸筒底部装了一个凸透镜,另一个纸筒的一端蒙上薄纸作为屏幕,另一端也开个观察孔,他用这两个照相机来对准阳光下明亮的景物。

(1)照相机$A$的成像原理是______,照相机$B$的成像原理是______。
(2)照相机$A$成的是______,照相机$B$成的是______。(两空均填像的性质)

答案：
(1)光的直线传播(小孔成像)　光的折射(凸透镜成像)　
(2)倒立、缩小的实像
　　倒立、缩小的实像
