7. 如图所示,不透明的挡板上有一个很小的孔 $ O $,$ AB $ 是小孔前的发光物体,$ MN $ 为光屏,请画出 $ AB $ 在 $ MN $ 上所成的像。

答案：
如图所示
　　　　　

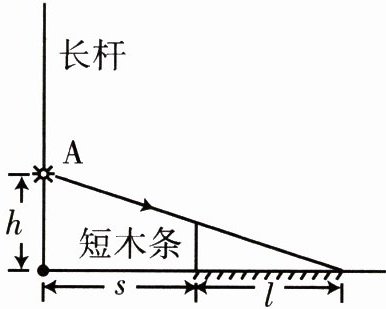

8. 为了研究影子的长度与哪些因素有关,某科学兴趣小组的同学做了如图所示的实验：在水平地面上竖直固定一根长杆,长杆上装有一个可以上下移动的点光源 $ A $,再在地面上竖立一根短木条(短木条始终低于点光源 $ A $)。

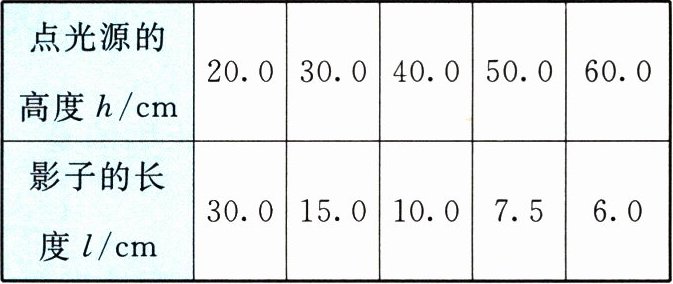

(1)保持短木条的长度和位置不变,该同学将点光源 $ A $ 从图示位置逐渐向上移动,测得数据如下表：
|点光源的高度 $ h/cm $|20.0|30.0|40.0|50.0|60.0|
|影子的长度 $ l/cm $|30.0|15.0|10.0|7.5|6.0|

该科学兴趣小组的同学做此实验,想要验证的假设是______。
(2)分析上述实验数据还可得出：在点光源逐渐上移的过程中,若点光源高度的增加量相同,则影子长度 $ l $ 的变化量______(填“增大”“减小”或“不变”)。
(3)图中 $ s $ 可表示长杆到短木条的距离,如果要研究影子的长度 $ l $ 与长杆到短木条的距离 $ s $ 的关系,应该______。

答案：
(1)影子的长度与光源的高度有关
(2)减小　　
(3)在点光源的高度不变时，改变短木条的位置
　解析
(1)从实验记录表格中可以看出，影子的长度与光源的高度有关。
(2)从点光源的高度变化量与影子长度的变化量可以看出，若点光源高度的增加量相同，则影子长度的变化量减小。
(3)若要探究影子的长度与长杆到短木条的距离的关系，应控制点光源的高度不变，只改变短木条与长杆的距离。
