为什么并联的支路越多电路的总电阻会越小？

答案： 答题：
1.并联电路中，总电阻的倒数等于各支路电阻倒数之和，即$\frac{1}{R_{总}} = \frac{1}{R_{1}} + \frac{1}{R_{2}} + \cdots$ 。
2.当并联的支路增多时，等式右边相加的项数增多，其总和增大，那么总电阻的倒数$\frac{1}{R_{总}}$增大。
3.根据倒数关系，总电阻$R_{总}$会越小。
结论：并联的支路越多电路的总电阻会越小。

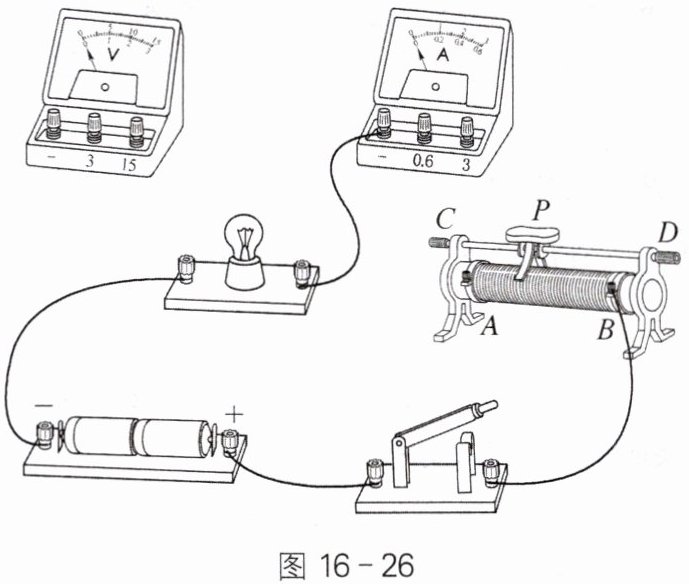

例1 请你利用图16-26所示的器材,测量小灯泡灯丝的电阻。
(1) 把图16-26所示的实物电路用笔画线代替导线连接完整。

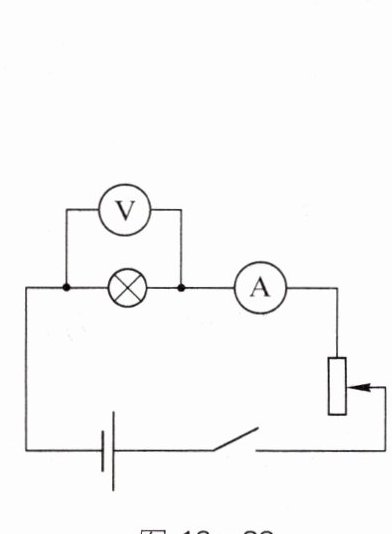

(2) 请根据实物电路在虚线框内画出电路图。

(3) 在闭合开关前,滑动变阻器连入电路的阻值应最大,即滑片应位于A端。
(4) 闭合开关后,发现小灯泡不亮,电压表有示数,电流表无示数,则电路中可能出现的故障是(D)。
A. 滑动变阻器开路

B. 电压表短路
C. 小灯泡短路
D. 小灯泡开路

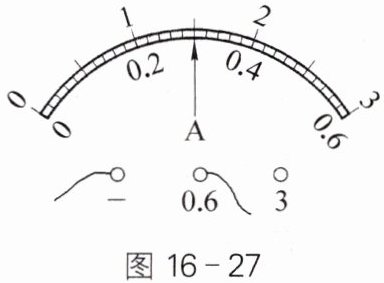

(5) 排除故障后,再次闭合开关,移动滑动变阻器的滑片,当电压表的示数为1.8 V时,电流表的示数如图16-27所示,此时电流为0.3A,灯丝的电阻是6Ω。
解题分析 这是对伏安法测电阻基本实验能力的考查。其中,实验电路的连接和电路图的画法是实验的根本。
在(3)中,闭合开关前,滑动变阻器连入的阻值应该最大,这样做的目的是为了保护电路,防止电路中电流过大,烧坏仪器。图16-26中,滑动变阻器的最大阻值端应该是A端。
在(4)中,闭合开关,发现小灯泡不亮,又因为电压表有示数,电流表无示数,则故障应该是小灯泡处出现开路。
(5)中的内容是对电表读数和基本计算的考查,电压表示数为1.8 V,电流表示数应为0.3 A,则根据公式$R = \frac{U}{I}$计算,小灯泡电阻应为6 Ω。
答案 (1) 如图16-28所示 (2) 如图16-29所示 (3) 大 A (4) D (5) 0.3 6


关键提示 实验的基本技能是实验的基础,也是中考考查的重点,如电路连接、电表读数、滑动变阻器的正确用法等问题。在平时的实验中,对这些基本知识应熟练掌握。

答案：
解题分析 这是对伏安法测电阻基本实验能力的考查。其中,实验电路的连接和电路图的画法是实验的根本。
在
(3)中,闭合开关前,滑动变阻器连入的阻值应该最大,这样做的目的是为了保护电路,防止电路中电流过大,烧坏仪器。图16-26中,滑动变阻器的最大阻值端应该是A端。
在
(4)中,闭合开关,发现小灯泡不亮,又因为电压表有示数,电流表无示数,则故障应该是小灯泡处出现开路。
(5)中的内容是对电表读数和基本计算的考查,电压表示数为1.8 V,电流表示数应为0.3 A,则根据公式$R = \frac{U}{I}$计算,小灯泡电阻应为6 Ω。
答案

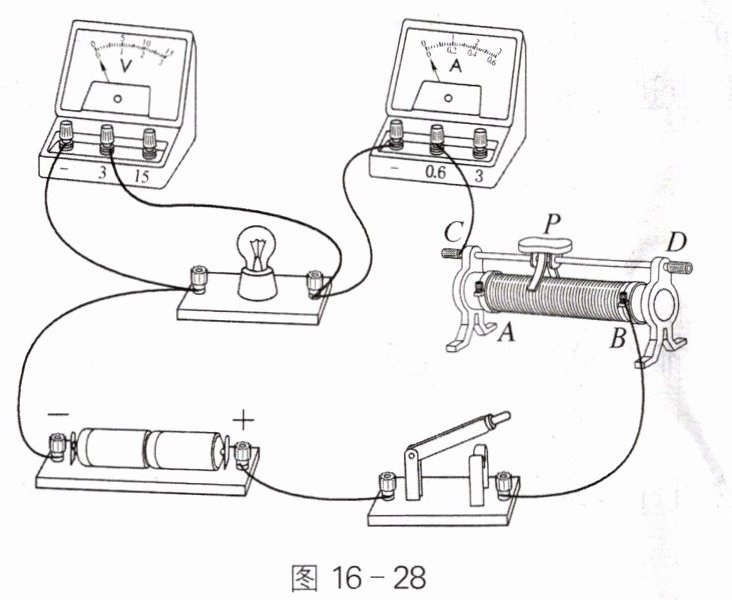

(1) 如图16-28所示

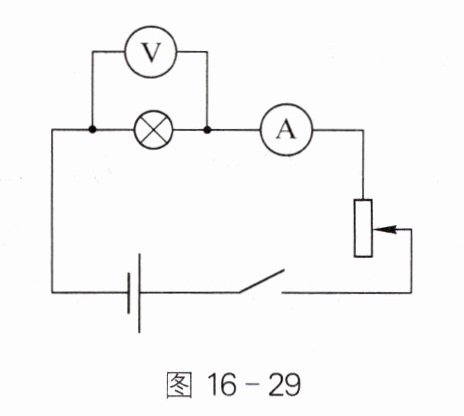

(2) 如图16-29所示
(3) 大 A
(4) D
(5) 0.3 6


关键提示 实验的基本技能是实验的基础,也是中考考查的重点,如电路连接、电表读数、滑动变阻器的正确用法等问题。在平时的实验中,对这些基本知识应熟练掌握。
