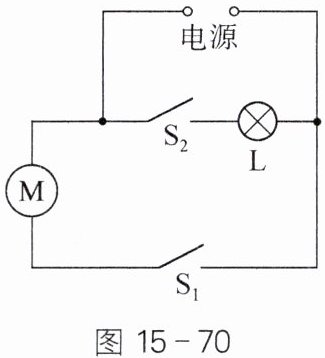

10. 图15-70是简化了的电冰箱的电路。图中$M$是压缩机的电动机,$L$是电冰箱内部的照明灯。当电冰箱接入电路后,关闭了电冰箱的门时,开关$S_{1}与S_{2}$的状态是S₁闭合、S₂断开；当再打开正在工作的电冰箱门时,开关$S_{1}与S_{2}$的状态是S₁、S₂都闭合。

答案： S₁闭合、S₂断开 S₁、S₂都闭合

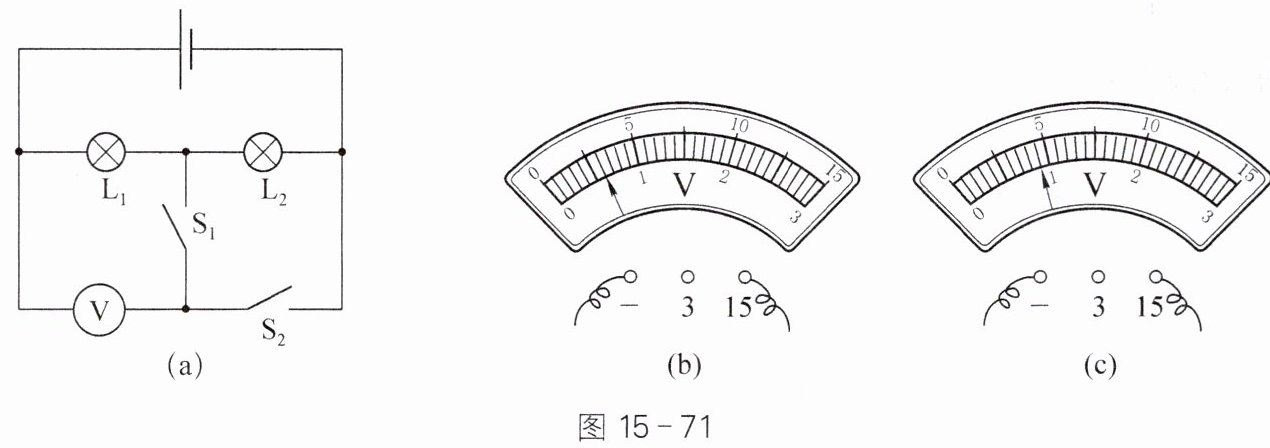

11. 如图15-71(a)所示,电源电压恒定。当开关$S_{1}$闭合、$S_{2}$断开时,灯$L_{1}$正常发光,电压表的示数如图15-71(b)所示,则此时灯$L_{1}$两端电压为3V；当$S_{1}$断开、$S_{2}$闭合时,灯$L_{1}$正常发光,电压表的示数如图15-71(c)所示,则此时灯$L_{2}$两端电压为1.5V。

答案： 3 1.5

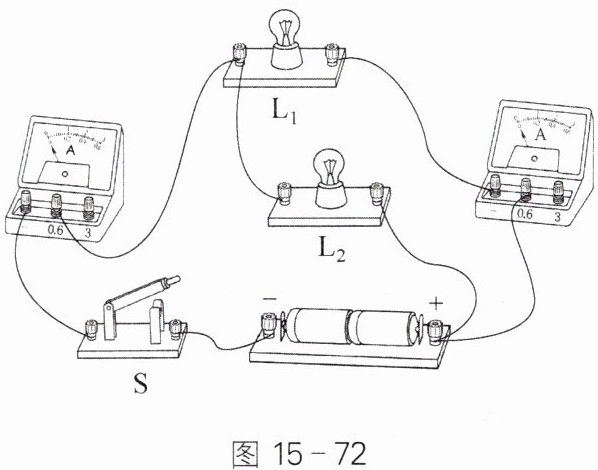

12. 某实验小组连接了如图15-72所示的电路,闭合开关$S$后,该组同学记录了两个电流表的示数分别是0.30 A和0.50 A,则通过小灯泡$L_{2}$的电流是0.20A；小灯泡$L_{1}与L_{2}$两端电压之比是1∶1。

答案： 0.20 1∶1

13. 干燥的冬天,脱下毛衣后,用手臂靠近小泡沫块,小泡沫块就会“粘”满手臂,这是因为干燥的手臂与毛衣摩擦后带电,而带电体具有吸引轻小物体的性质。若手臂带负电,用手臂接触不带电的验电器金属球,则金属球与手臂之间的瞬间电流方向是从金属球到手臂(选填“手臂到金属球”或“金属球到手臂”)。

答案： 吸引轻小物体 金属球到手臂

14. 在研究并联电路电流特点时,按如图15-73(a)所示电路图连接好电路。闭合开关$S和S_{1}$,观察电表示数,再闭合开关$S_{2}$,示数保持不变的电流表是A₁(电源电压不变)。同时,小明观察到电流表$A_{1}$的示数如图15-73(b)所示,为了使测量更精确,断开开关后,接下来的操作是：将“3 A”上的线头改接到“0.6 A”处。

答案： A₁ 将“3 A”上的线头改接到“0.6 A”处
