《2025年人教金学典同步解析与测评八年级物理上册人教版》

16. 根据入射光线和折射光线,在图章 5 - 9 中的虚线框内画出适当类型的透镜。

答案：
如答图章5−1所示

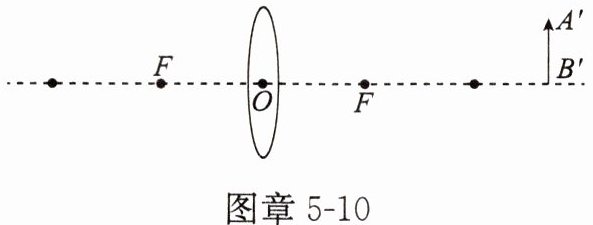

17. 如图章 5 - 10 所示,A'B'是物体 AB 经过凸透镜在光屏上所成的像,F 是凸透镜的焦点,请通过作图找出物体 AB 的位置(请按照光路作图的要求并保留痕迹)。

答案：

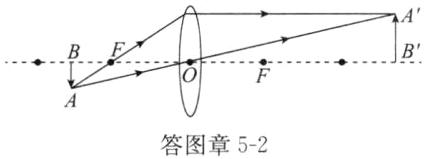

如答图章5−2所示

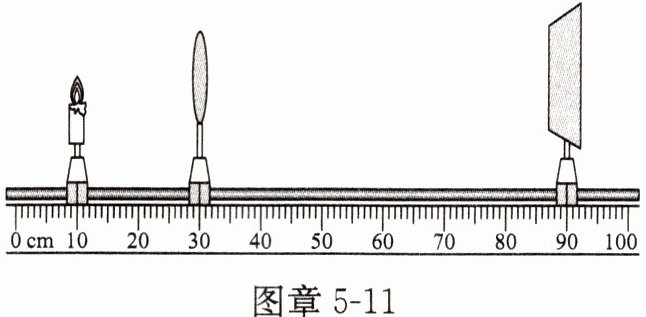

18. 在“探究凸透镜成像的规律”实验中,凸透镜的焦距为 15.0 cm,实验装置如图章 5 - 11 所示。

(1)烛焰能在光屏上形成清晰的像,此像是倒立、____的实像。
(2)如果保持凸透镜的位置不变,将蜡烛和光屏的位置对调,那么在光屏上也能成清晰的像,此像是倒立、____的实像；如果保持蜡烛和光屏的位置不变,将凸透镜移至____cm 处,在光屏上仍能成清晰的像。
(3)当光屏上出现烛焰清晰的像时,如果用遮光板挡住透镜的上半部分,我们观察光屏时,将会在光屏上看到____(填序号)。
A. 烛焰像的下半部分
B. 烛焰像的上半部分
C. 烛焰完整的像,像的亮度变暗
D. 烛焰完整的像,像的亮度不变
(4)将凸透镜换成焦距更小的凸透镜,并保持蜡烛、凸透镜的位置都不变,则须使光屏向凸透镜____(选填“靠近”或“远离”)才能在光屏上得到清晰的像。
(5)实验结束后,另一小组的同学又拿来一副眼镜放在蜡烛和凸透镜之间,且较靠近凸透镜。结果,光屏上原来清晰的像变模糊了,该组同学只将光屏向靠近凸透镜的方向移动适当距离时,又在光屏上观察到烛焰清晰的像。由此可见,这副眼镜是____透镜,戴这种眼镜的人的眼睛是____(选填“近视”或“远视”)的。
(6)某同学认为：凸透镜成实像时,不但像与物上下是颠倒的,而且左右也是相反的。请你设计一种简单的方法验证该同学的观点：____。

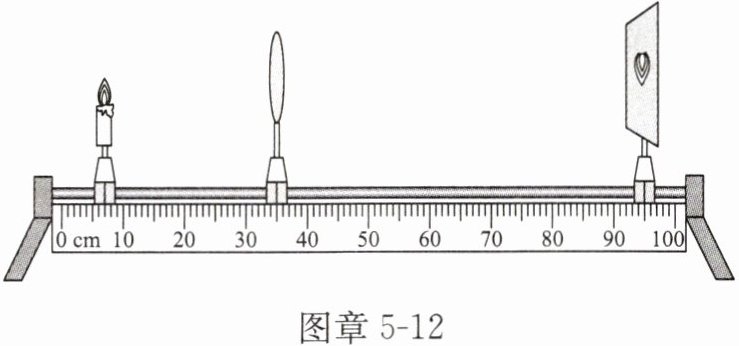

(7)将图章 5 - 12 中的蜡烛移到标尺上 20 cm 到 30 cm 之间的某一位置,移动光屏,在光屏上____(选填“能”或“不能”)成清晰的像,此时取下光屏,应从凸透镜的____(选填“左”或“右”)侧透过凸透镜观察像。

答案：
(1)放大
(2)缩小 70
(3)C
(4)靠近
(5)凸 远视
(6)将蜡烛换成“F”字样的LED灯，光屏上可以呈现上下左右都相反的像，即可证明(合理即可)
(7)不能 右
