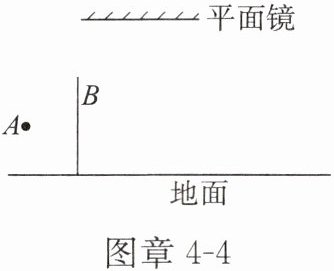

15. 如图章 4 - 4 所示,A 为暗室中的点光源,B 为不透光薄板,B 与上方水平放置的平面镜左边缘对齐,请画出 B 薄板右侧水平地面被光照亮的区域左右边界的光路图(只考虑直接经平面镜到达地面的光线)。

答案：
如答图章4-1所示 [解析]先作出点光源A关于平面镜的像点$A'$；连接A与平面镜的左端，交平面镜于点C，作出入射光线AC和反射光线CE；连接A与挡光板的最上边缘并延长交平面镜于点D，作出入射光线AD和反射光线DF；则水平地面被光照亮的区域为EF，如答图章4-1所示。
