《2025年金钥匙提优训练课课练八年级物理上册苏科版徐州专版》

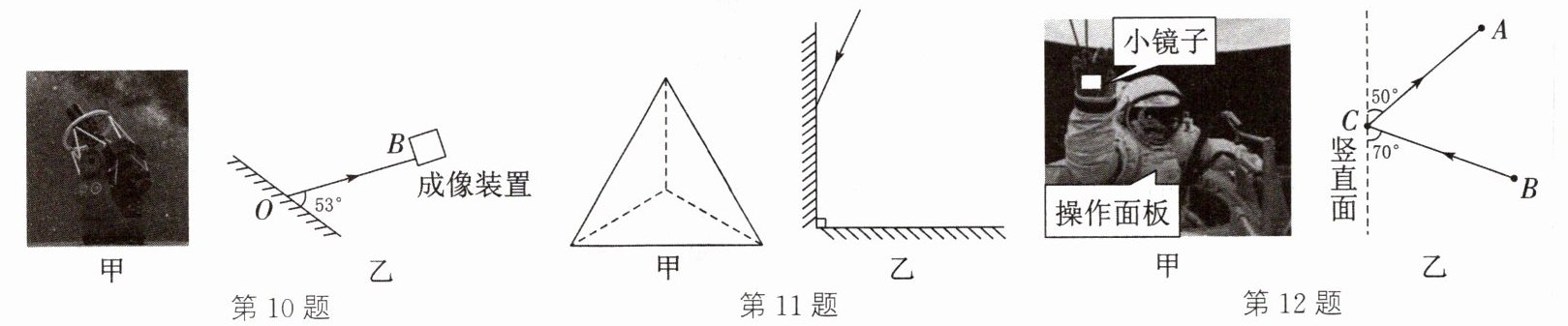

10. (2024·南充)2023 年 9 月 17 日,我国墨子巡天望远镜正式启用,它是北半球巡天能力最强的光学时域望远镜,如图甲所示。一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,$ OB $ 是反射光线,请画出其入射光线 $ AO $ 并标出入射角大小(保留作图痕迹)。

答案：

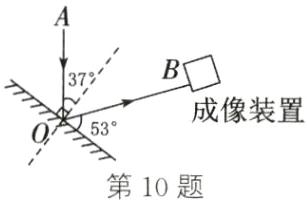

10. 如图所示

11. (2024·泸州)如图甲是随嫦娥六号一起发射的角反射器的示意图,其三个反射面相互垂直,其中两个反射面如图乙所示,一束光只在这两个反射面发生了反射,请在图乙中画出这束光反射的光路图(保留作图痕迹)。

答案：
11. 如图所示

12. 航天员舱外作业时,宽厚的航天服限制了他的视野,为了看清胸前的操作面板,可以通过手腕处的小镜子(如图甲)进行观察。图乙中 $ A $ 点代表航天员的眼睛,$ B $ 点代表胸前某一按钮,$ C $ 点是小镜子的位置,请你根据反射光路图在 $ C $ 点准确画出镜面并标出镜面与图中虚线的夹角。(保留作图痕迹)

答案：
12. 如图所示

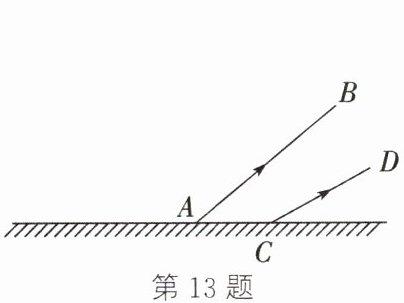

13. 如图所示,$ AB $、$ CD $ 是发光点 $ S $ 发出经平面镜反射的两条光线,在图中用平面镜成像的原理画出发光点 $ S $ 和它在平面镜中的像 $ S' $,并补全光路。

答案：
13. 如图所示

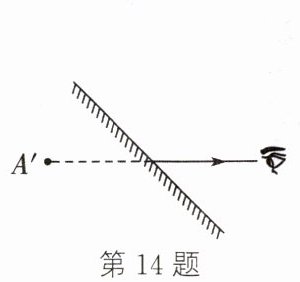

14. 如图是人眼看见 $ A $ 物体在平面镜中的像 $ A' $ 的示意图,请确定物体 $ A $ 的位置并画出入射光线。

答案：
14. 如图所示

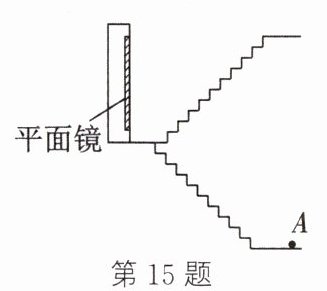

15. 如图所示,学校教学楼楼梯拐角处墙上装了一面镜子,在方便同学们日常整理仪容的同时,也能更好地在节电的情况下通过光的反射对楼道进行照明。请画出灯 $ S $ 在镜中的像 $ S' $ 及灯 $ S $ 经过镜子照射到下层楼道 $ A $ 点的光路。

答案：
15. 如图所示

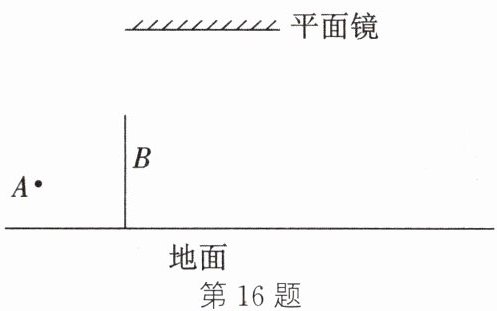

16. (易错题)如图所示,$ A $ 为暗室中的点光源,$ B $ 为不透光薄板,$ B $ 与上方水平放置的平面镜左边缘对齐,请画出 $ B $ 薄板右侧水平地面被光照亮的区域左右边界的光路图(只考虑直接经平面镜到达地面的光线)。

答案：
16. 如图所示
