3.在做电学实验时,小天发现一个定值电阻R的标签已模糊,为了知道它的阻值,小天用电流表、电压表等器材测量其电阻的大小。

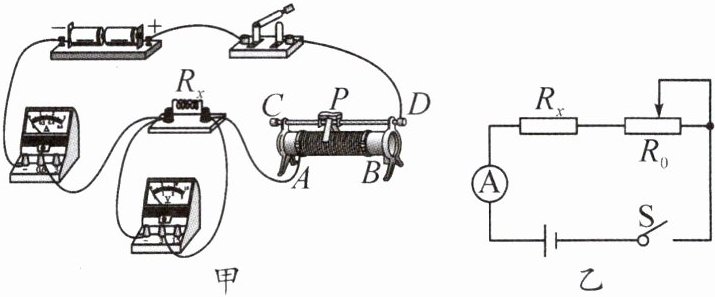

(1)小天先用如图甲所示的装置进行测量,该实验的原理是______(写公式)。

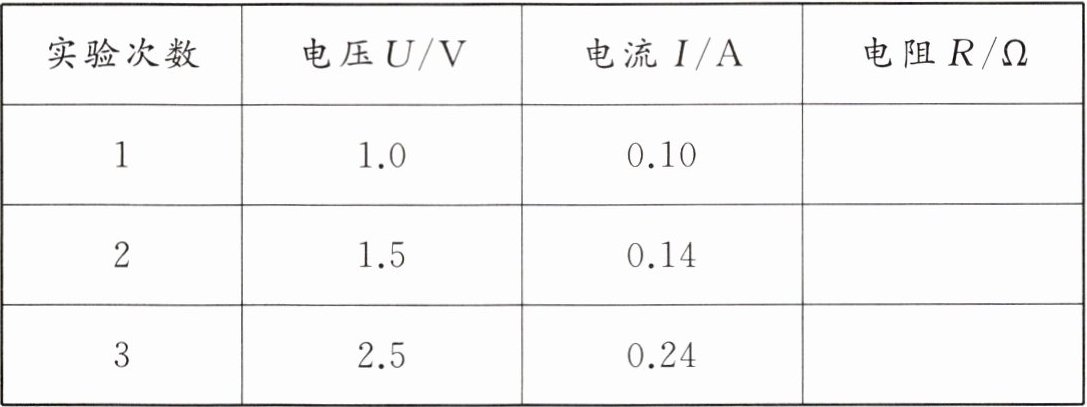

(2)闭合开关,移动滑片测出几组数据,记录在表中,根据表中数据,求得定值电阻的阻值是______Ω。(结果保留一位小数)
| 实验次数 | 电压U/V | 电流I/A | 电阻R/Ω |
| 1 | 1.0 | 0.10 | |
| 2 | 1.5 | 0.14 | |
| 3 | 2.5 | 0.24 | |
(3)小天又设计了如图乙所示的电路,也完成了电阻Rₓ阻值的测量(R₀为滑动变阻器且已知它的最大阻值为R₀)。请完成下列步骤：
①闭合开关S,把滑片移到最左端,记下电流表的示数$I_1。$
②把滑片移到最右端,记下电流表的示数$I_2。$
③电阻Rₓ= ______(用$I_1、$$I_2$和R₀表示)。
(1)小天先用如图甲所示的装置进行测量,该实验的原理是______(写公式)。
(2)闭合开关,移动滑片测出几组数据,记录在表中,根据表中数据,求得定值电阻的阻值是______Ω。(结果保留一位小数)
| 实验次数 | 电压U/V | 电流I/A | 电阻R/Ω |
| 1 | 1.0 | 0.10 | |
| 2 | 1.5 | 0.14 | |
| 3 | 2.5 | 0.24 | |
(3)小天又设计了如图乙所示的电路,也完成了电阻Rₓ阻值的测量(R₀为滑动变阻器且已知它的最大阻值为R₀)。请完成下列步骤：
①闭合开关S,把滑片移到最左端,记下电流表的示数$I_1。$
②把滑片移到最右端,记下电流表的示数$I_2。$
③电阻Rₓ= ______(用$I_1、$$I_2$和R₀表示)。
答案：
3.
(1)$R=\frac{U}{I}$
(2)10.4
(3)③$\frac{I_{2}R_{0}}{I_{1}-I_{2}}$
(1)$R=\frac{U}{I}$
(2)10.4
(3)③$\frac{I_{2}R_{0}}{I_{1}-I_{2}}$
