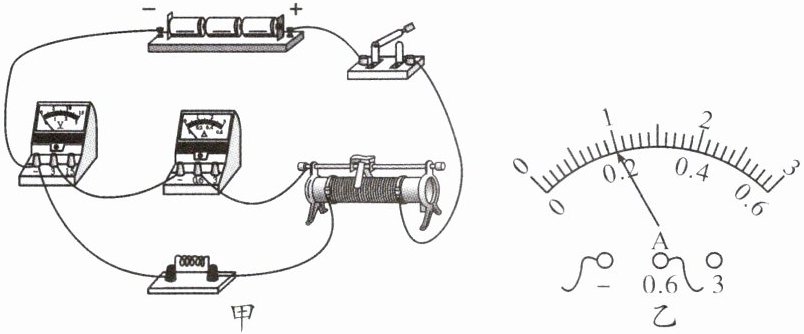

9.小聪利用图甲电路探究“电流与电阻的关系”。电源电压恒为4.5V,定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω,两个滑动变阻器$R_1“100Ω 0.5A”$和$R_2“20Ω 1A”。$

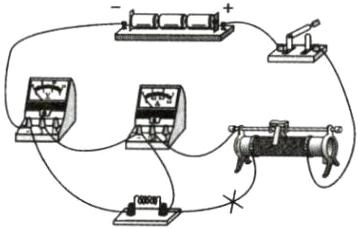

(1)闭合图甲中的开关,电流表______(填“会”或“不会”)被烧坏。该电路导线连接存在错误,请在接错的导线上画“×”,并用笔画线代替导线,将电路连接正确。

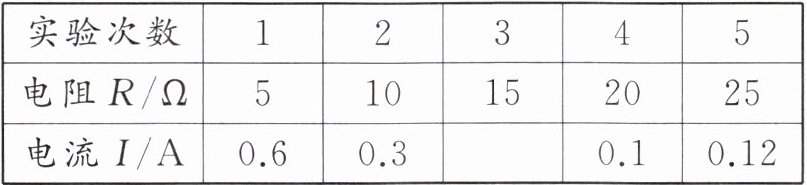

(2)正确连接电路后进行实验,小聪记录的实验数据如下表所示：
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电阻R/Ω | 5 | 10 | 15 | 20 | 25 |
| 电流I/A | 0.6 | 0.3 | | 0.1 | 0.12 |

①第3次实验中,电流表示数如图乙所示,读数为______A。
②分析表中数据可知,阻值为______Ω的定值电阻连入电路时,实验数据是错误的。
③分析表中可信数据可得：导体两端电压一定时,通过导体的电流与电阻成______。

答案：
9.
(1)不会 　
(2)①0.2　②20　③反比
