《2025年名师面对面同步作业本八年级科学上册浙教版浙江专版》

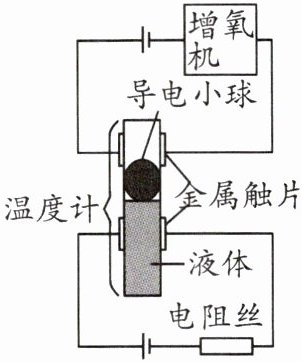

7. 如图是小明设计的鱼缸自动保温增氧器。温度计内为某种不导电液体,导电小球漂浮在液体上并随液面升降。

(1)该装置的正常工作情况为______。
A. 气温升高,增氧机工作；气温降低,电阻丝工作
B. 气温升高,电阻丝工作；气温降低,增氧机工作
C. 不管气温如何变化,增氧机都能正常工作
D. 不管气温如何变化,电阻丝都能正常工作
(2)温度计的工作原理：______。
(3)小明设计在一定气温时开启增氧机的依据是气体溶解度随温度升高而______(填“增大”或“减小”)。

答案：
(1)A　
(2)利用液体热胀冷缩的性质　
(3)减小

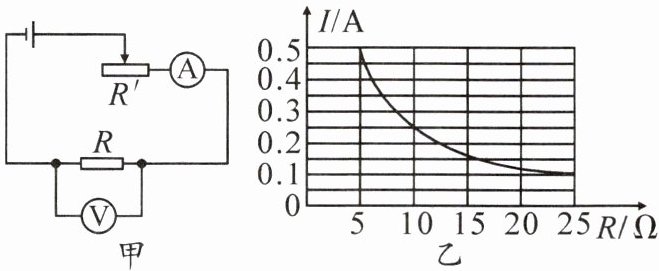

8. 图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的 I-R 关系图像。由图像可知：他每次控制电阻两端的电压为______V。若电源电压为 4.5 V,实验中 R 的阻值分别为 5 Ω、10 Ω、15 Ω、20 Ω、25 Ω,那么滑动变阻器的阻值至少为______Ω。

答案： 2.5　20

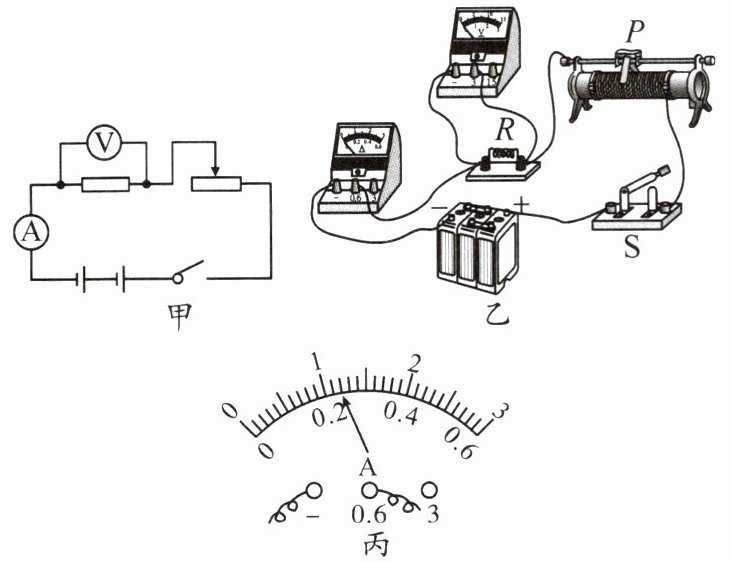

9. 在研究“电流与电压的关系”时,小金设计了图甲所示的电路,请你帮助小金回答下列问题。
(1)如图乙连接电路,闭合开关,移动滑动变阻器滑片 P 到某位置,电流表示数(图丙)为______A。
(2)完成第一次实验后,小金下一步的操作是______,读出两表示数,重复上述步骤。

答案：
(1)0.24　
(2)移动滑动变阻器滑片P

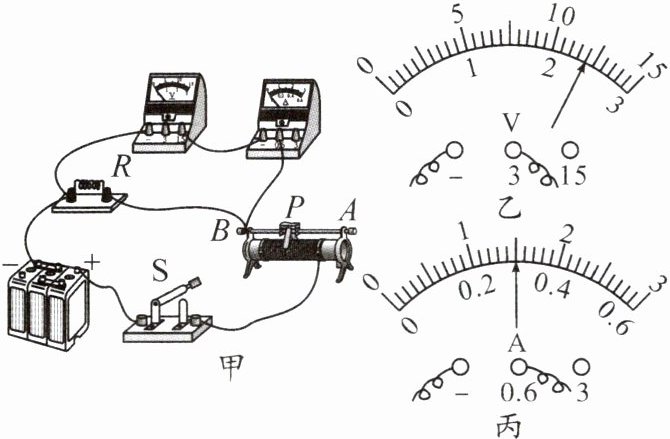

10. 小金同学用伏安法测未知电阻 R 的阻值,根据设计的电路进行实物图的连接(如图甲)。


(1)仔细检查电路,发现有一根导线连接错误,请在图甲错误的导线上打“×”,并用笔画线代替导线画出正确的连接电路。
(2)小金正确连接电路后,某次实验两电表示数如图乙、丙所示,则被测电阻 R= ______Ω。


(3)实验过程中,电流表突然损坏,无法正常使用。小金观察各种器材,发现滑动变阻器最大阻值为$ R_{滑} $,利用电压表也能够测出未知电阻 R 的阻值。于是,小金只在原来电路基础上拆除了电流表,进行实验,实验步骤如下：
① 将滑动变阻器滑片移到“A”端,读出电压表的示数,记为 U。
② ______,读出电压表的示数,记为$ U_1 $。
③ 计算未知电阻 R 的阻值为：$ R= $______(用步骤中的字母表示)。

答案：

(1) 　
(2)8　
(3)②将滑动变阻器滑片移动到“B”端　③$\frac{U_{1}R_{滑}}{U-U_{1}}$
