《2025年名师面对面同步作业本八年级科学上册浙教版浙江专版》

8. 如图是一种防火警报器,这款警报器的触发装置是石墨,其原理是整个电路的电压不变,当有火烧到警报器的触发装置后,石墨的温度______,电阻______,通过触发装置的电流会变大,从而发出警报；当没有电流通过时,石墨的电阻______(填“为 0”或“不为 0”)。

答案： 升高　变小　不为0

9. 下面是“探究串、并联电路电流特点”的实验。

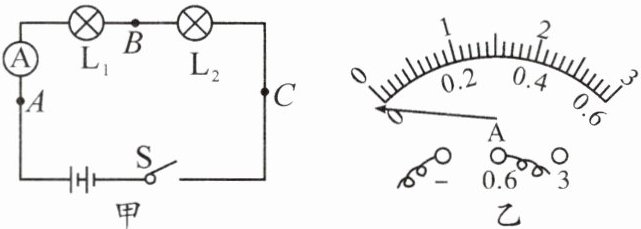

(1)小红把两个灯泡$ L_1、$$L_2 $串联起来(如图甲所示),闭合开关后发现指针偏向如图乙所示的位置,其原因是______。线路连接正确后,再次闭合开关 S,此时,灯$ L_1 $较亮,灯$ L_2 $较暗。你认为通过灯$ L_1 $的电流______(填“大于”“小于”或“等于”)通过灯$ L_2 $的电流。
(2)当把电流表接入电路中 C 点时,闭合开关后发现$ L_1 $和$ L_2 $均不发光,电流表无示数。为了找出故障原因,小红用电压表进行检测,发现 AB 间电压为 3 V,AC 间电压为 3 V,BC 间电压为 0。则电路故障可能是______。
$A. L_1 $断路
$B. L_1 $短路
$C. L_2 $断路
$D. L_2 $短路
(3)排除故障,继续实验,测得通过 A、B、C 各点电流的数值,为了验证结论的普遍性,下一步他的操作是______。

答案：
(1)电流表正负接线柱接反了　等于　
(2)A　
(3)换用不同规格的灯泡多次测量

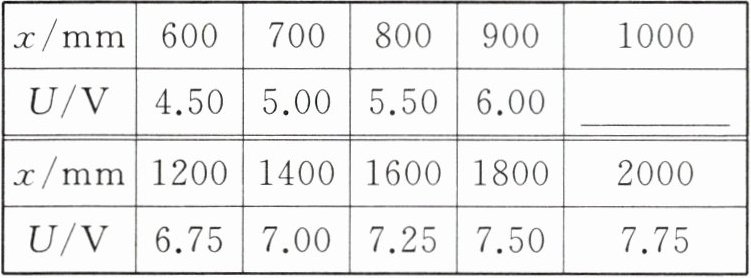

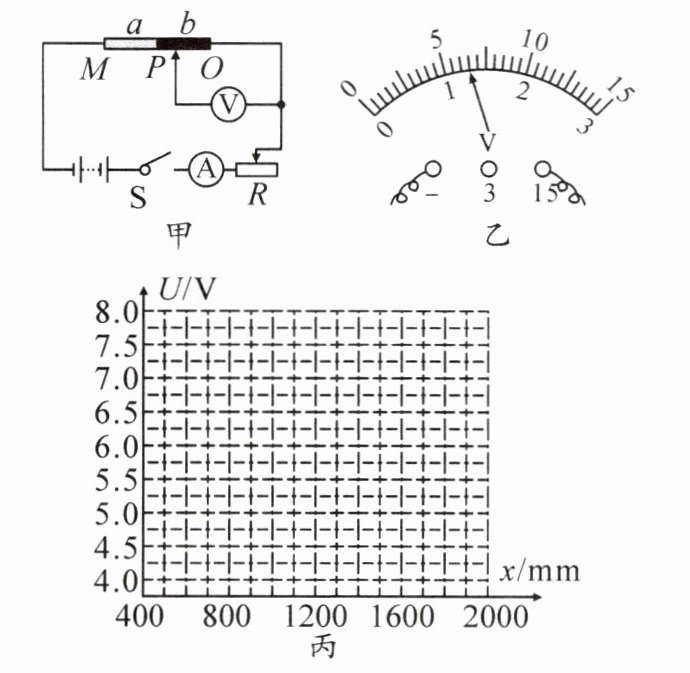

10. 在“探究影响导体电阻大小因素”的实验中,取两根材料不同、横截面积相同的金属丝 a、b,连接成如图甲所示的实验电路,O、M 分别是金属丝 b、a 的端点,P 是金属丝上可移动的接触点。在实验过程中,电流表示数始终为 1.25 A,电压表示数 U 随 OP 间距离 x 的变化如表：
| x/mm | 600 | 700 | 800 | 900 | 1000 |
| U/V | 4.50 | 5.00 | 5.50 | 6.00 | |
| x/mm | 1200 | 1400 | 1600 | 1800 | 2000 |
| U/V | 6.75 | 7.00 | 7.25 | 7.50 | 7.75 |


(1)当 OP= 1000 mm 时,电压表的示数如图乙,请将表格补充完整。
(2)请在图丙的坐标中绘出电压表示数 U 随 x 变化的图线。
(3)实验可得到的结论是：①______；②______。

答案：

(1)6.50　
(2) 　
(3)导体的电阻大小与导体的材料有关　材料和横截面积相同的情况下，导体的长度越长，电阻越大
